Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 200~380 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Phạm vi trượt tuyết: | ± 60 ° / 360 ° | Vật liệu: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Ứng dụng: | Hệ thống điện mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Khách hàng yêu cầu | Kích thước: | 3 inch - 25 inch |
Động cơ: | 24VDC / 220VAC | Đặc tính: | Sống thọ |
Điểm nổi bật: | Bộ truyền động quay bánh răng sâu CSP,bộ truyền động bánh răng sâu 50Mn,hộp số truyền động quay vòng CSP Double Enveloping |

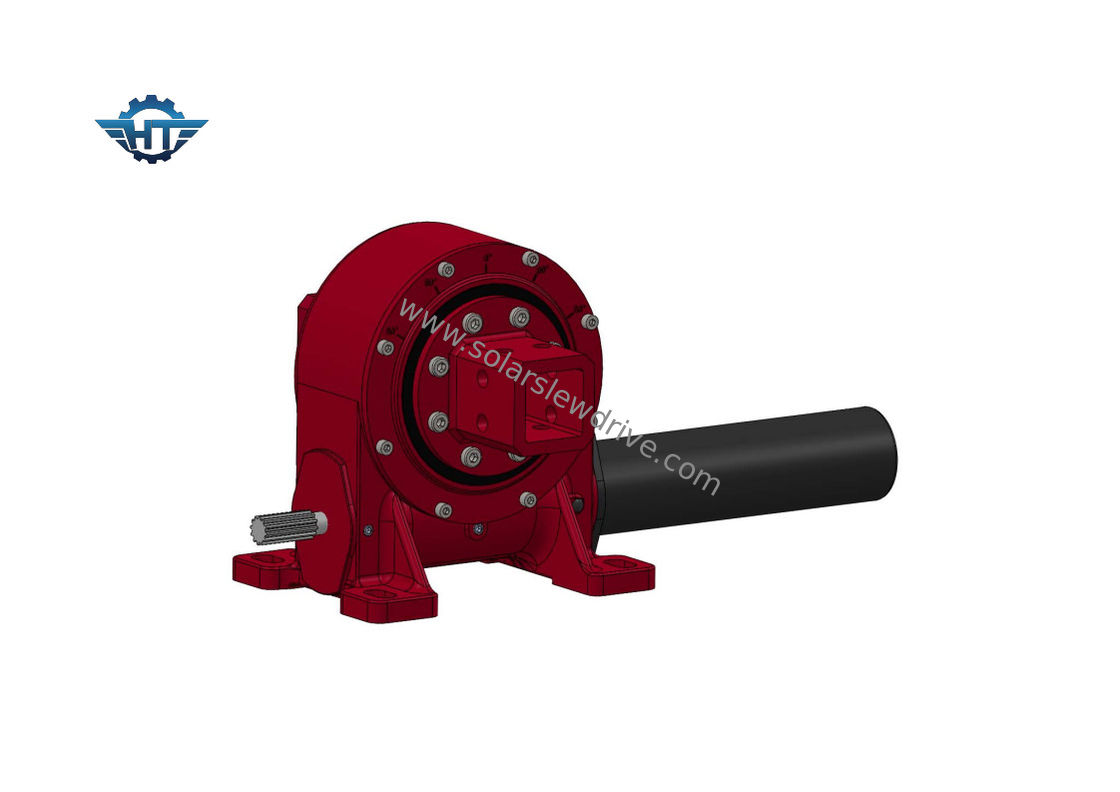

Bộ truyền động bánh răng xoắn kép bao bọc với động cơ giảm tốc cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Mô tả ổ đĩa Worm Gear Slew
Bánh răng sâu bao bọc kép dọcổ quay với hộp số hành tinhứng dụng chủ yếu cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời, đặc biệt là trong hệ thống theo dõi năng lượng mặt trời trục đơn nằm ngang.Nó cũng được sử dụng rộng rãi trong CSP, chẳng hạn như Fresnel, tháp nhiệt, parabol, v.v.
Bộ truyền động quay bánh răng sâu kép bao bọc nằm ngang, giống như tên gọi của nó, được lắp đặt theo chiều ngang, nó chủ yếu được ứng dụng trong cần trục tời, trục quaycầu trục boong, thiết kế tời cầu trục, ổ quay máy xúc.Của chúng tôiỔ đĩa quay số phản hồi nhỏ độc đáo cũng có thể được sử dụng trong các lĩnh vực có độ chính xác cao như ăng-ten, vệ tinh, bàn quay, bát đĩa ...
Nguyên lý làm việc của hộp giảm tốc bánh răng hành tinh tự làm cho năng lượng mặt trờitracker chịu tải trọng hướng tâm lớn do mô-men xoắn được phân bổ tương xứng.Hơn nữa, bộ truyền động quay vòng của chúng tôi có cấu hình động cơ thủy lực.We có tất cả các loạt phim kích thước hộp số đáp ứng nhu cầu khác nhau của khách hàng.
Đặc trưng
1. Xoay ± 60 °, dừng cứng bên trong để đảm bảo an toàn hệ thống
2. Kết nối động cơ lái xe từ bên trái, bên phải hoặc ở giữa
3. Khe hở đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng, vì vậy không cần phải điều chỉnh khi lắp đặt
4. Dầu mỡ đã được đổ đầy trước khi xuất xưởng, chỉ cần đổ lại sau mỗi 5 năm
4. Cài đặt đơn giản và bảo trì thấp
5. Thiết kế nhỏ gọn và tiết kiệm không gian
6. Hộp số tự khóa, do đó không cần phanh bổ sung
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mô-men xoắn nghiêng cao và mô-men xoắn ngược để cải thiện độ an toàn trong môi trường khắc nghiệt
Các thông số hiệu suất của ổ đĩa dọc
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | đúng | 251 |
Bao bì
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng đất liền;bằng đường biển.
