Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE8 |
| Số lượng đặt hàng tối thiểu: | 1 máy tính |
|---|---|
| Giá bán: | 200~380 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 NGÀY |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| Phạm vi trượt tuyết: | ± 60 ° | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Ứng dụng: | Trình theo dõi liên kết | Sự bảo đảm: | 10 năm |
| Màu sắc: | trái cam | Kích cỡ: | 3 inch - 25 inch |
| Động cơ: | 24VDC / 220VAC | Worm Gear: | Bao thư kép |
| Điểm nổi bật: | truyền động bánh răng quay vòng liên kết theo dõi năng lượng mặt trời,truyền động bánh răng quay vòng năng lượng mặt trời iP66,hộp số quay vòng 42CRMN |
||

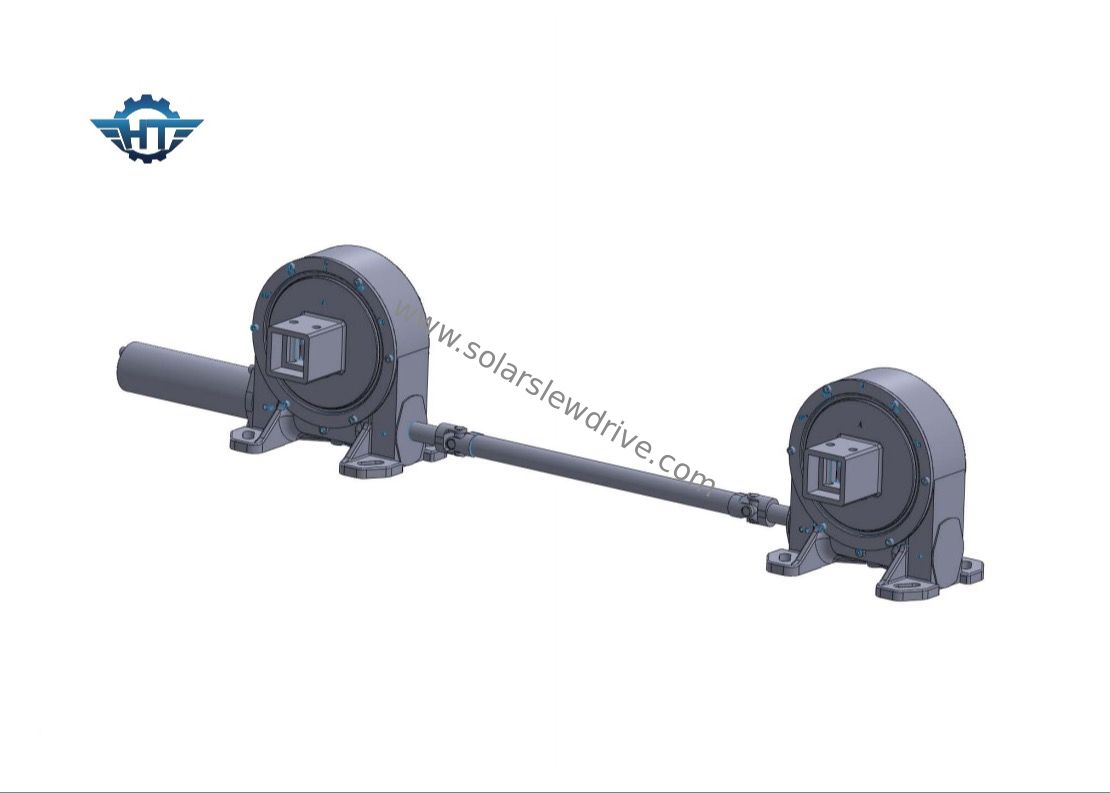

IP66 Truyền động bánh răng quay năng lượng mặt trời với hộp giảm tốc 24vdc cho hệ thống theo dõi năng lượng mặt trời liên kết
Mô tả ổ đĩa bánh răng năng lượng mặt trời
Bộ truyền động bằng năng lượng mặt trời có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động sâu, v.v ... Truyền động quay dựa trên cấu trúc bánh răng sâu bao bọc kép, có nhiều răng tiếp xúc được thiết kế đặc biệt để lái xe tải cao.Nó có mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.
Nguyên lý làm việc của hộp giảm tốc bánh răng hành tinh làm cho chính nómang một ổ bánh lớnd do mômen phân bố cân đối.Hơn nữa, bộ truyền động quay vòng của chúng tôi có thể gắn vào các loại động cơ khác nhau, động cơ thủy lực, động cơ điện 24vdc / 12vdc, động cơ servo, động cơ bước và we có tất cả các loạt phimkích thước hộp số đáp ứng nhu cầu khác nhau của khách hàng.
Các thông số hiệu suất của ổ đĩa dọc
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng | 251 |
Truyền động quay có nhiều loại như kiểu kín, kiểu mở, kiểu thẳng đứng, kiểu trục kép, kiểu chính xác cao, kiểu truyền động con sâu, v.v ... Truyền động quay dựa trên ổ trục quay với momen xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Đặc trưng
1. Xoay ± 60 °, dừng cứng bên trong để đảm bảo an toàn hệ thống
2. Kết nối động cơ lái xe từ bên trái, bên phải hoặc ở giữa
3. Khe hở đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng, vì vậy không cần phải điều chỉnh khi lắp đặt
4. Mỡ đã được đổ đầy trước khi xuất xưởng, chỉ cần đổ lại sau mỗi 5 năm
4. Cài đặt đơn giản và bảo trì thấp
5. Thiết kế nhỏ gọn và tiết kiệm không gian
6. Hộp số tự khóa, do đó không cần phanh bổ sung
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mô-men xoắn nghiêng cao và mô-men xoắn ngược để cải thiện độ an toàn trong môi trường khắc nghiệt
