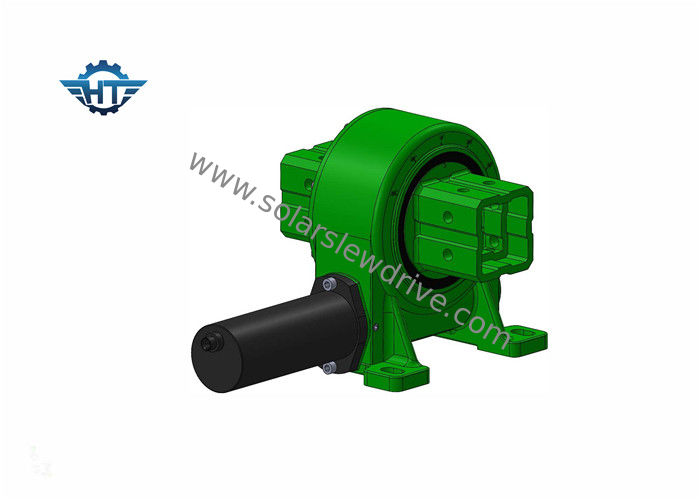

Thiết bị quay phim theo dõi năng lượng mặt trời VE3 Chống cháy động cơ 24VDC cho trường mở

Thiết bị quay phim theo dõi năng lượng mặt trời VE3 Chống cháy động cơ 24VDC cho trường mở

  • Thiết bị quay phim theo dõi năng lượng mặt trời VE3 Chống cháy động cơ 24VDC cho trường mở
  • Thiết bị quay phim theo dõi năng lượng mặt trời VE3 Chống cháy động cơ 24VDC cho trường mở
Thiết bị quay phim theo dõi năng lượng mặt trời VE3 Chống cháy động cơ 24VDC cho trường mở
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE3 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 120~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật tư: 50 triệu, 42CrMo Mô hình: VE3 "
Tỉ số truyền: 31: 1 Hiệu quả: 40%
Màu sắc: Như yêu cầu Ứng dụng Drive Slewing: Máy theo dõi bảng điều khiển năng lượng mặt trời
Nguồn gốc: Thường Châu, Trung Quốc Động cơ quay tay: Động cơ 24VDC
Sự bảo đảm: 5 ~ 10 năm Field Life: 30 năm
Trang web cài đặt: Trường mở, mái bằng Tính năng: Chắc chắn
Điểm nổi bật:

Thiết bị quay phim theo dõi năng lượng mặt trời VE3

,

Thiết bị quay phim theo dõi năng lượng mặt trời 42CrMo

,

Thiết bị quay phim năng lượng mặt trời động cơ 24VDC

Thiết bị quay nhỏ trục đơn VE3 cho hệ thống theo dõi năng lượng mặt trời một trục



Truyền động quay vòng là một loại sản phẩm truyền động mới, nó có thể quay một tải nặng với tốc độ rất chậm.Nó thường bao gồm sâu, bánh răng, vỏ, động cơ và các thành phần khác.Vì các thành phần cốt lõi là bánh răng và sâu bọ giờ, chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mô men lật.So với các sản phẩm quay truyền thống, ổ quay mới có tính năng lắp đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt rộng rãi hơn.



Các thông số hoạt động của dòng VE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm kN kN Nm trình độ đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 đúng 13
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 đúng 18
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 đúng 28
số 8" 51: 1 2250 11200 50 80 20400 40% ≤0,1 đúng 35
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 đúng 51
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 đúng 61
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 đúng 78
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 đúng 105
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 đúng 185
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 đúng 244



Đề xuất lái xe quay vòng



Ổ đĩa quay nhà ở khép kín SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Ổ đĩa quay nhà ở kèm theo chính xác ZE3 ZE5 ZE7 ZE9
Ổ quay bánh răng giun WE1 WE3 WE5 WE7 WE9
Truyền động quay trục kép SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Bộ truyền động quay vòng theo chiều dọc VE3 VE5 VE6 VE7 VE9 VE12



Động cơ DC



1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.

2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.

3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy êm ái ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.

4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.

5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
