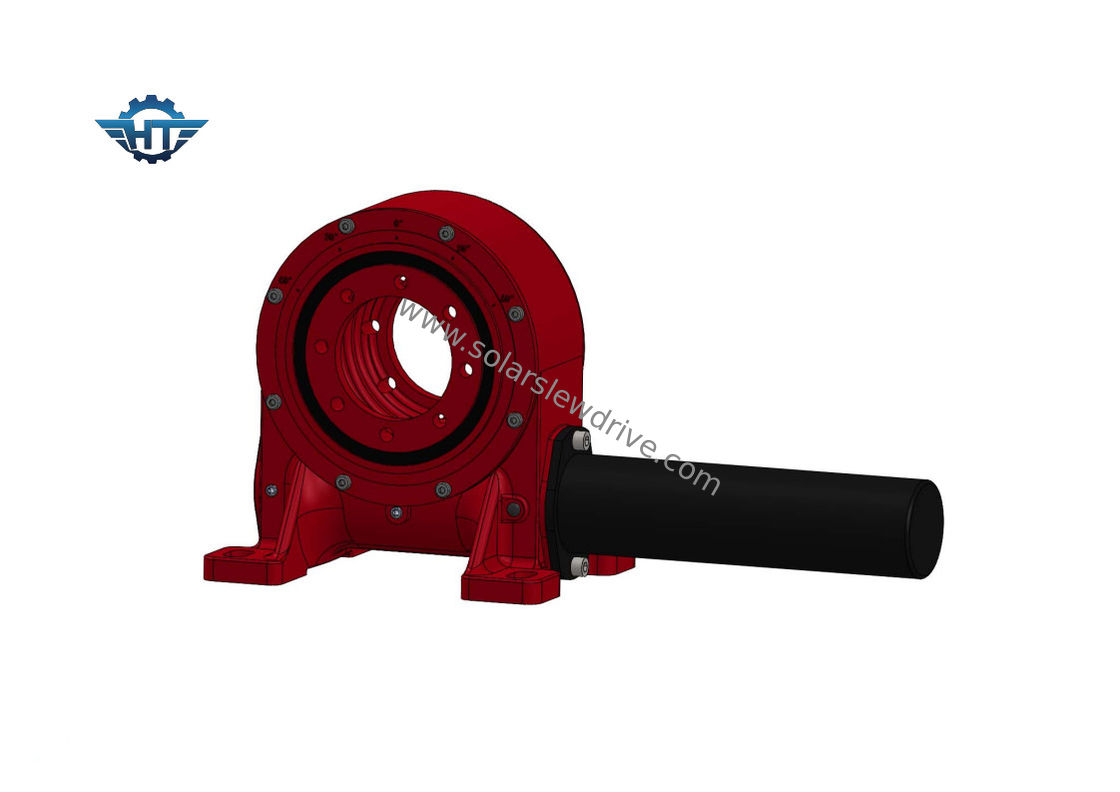

VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ

VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ

  • VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ
  • VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ
VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE9
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mô hình: VE9 Kết cấu: Giảm bánh răng giun
Đơn xin: Năng lượng mặt trời Tài xế: Động cơ DC 24V
Chứng chỉ chất lượng: ISO 9001 Bảo dưỡng: Nội bộ 5 năm
Màu sắc: Yêu cầu Phản ứng dữ dội: < 0,1 °
Điểm nổi bật:

VE9 một trục quay Slew Drive

,

Năng lượng mặt trời trục đơn trục quay

,

động cơ DC 24V Ổ quay nhỏ

Hệ thống truyền động quay vòng điện VE9 cho hệ thống theo dõi năng lượng mặt trời một trục



Ưu điểm của sản phẩm Worm Gear Slew Drive



1. Sử dụng phớt dầu khung để tránh rò rỉ dầu hiệu quả

2. Kích thước lắp được thiết kế có thể phù hợp với nhiều ứng dụng.

3. Bảo trì dễ dàng

4. Áp dụng cấu trúc bánh răng sâu có khả năng bám dính và mô-men xoắn mạnh mẽ

5. Dừng cứng bên trong trường hợp kết nối hệ thống điều khiển phần mềm



Đặc trưng



1. Xoay 360 độ

2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải

3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng

4. Mỡ đã được lấp đầy trước khi xuất xưởng

4. Cài đặt đơn giản và bảo trì thấp

5. Sử dụng không gian hợp lý

6. Bánh răng tự khóa;do đó phanh là không cần thiết

7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy

8. Mômen cản trở cao, thích hợp để lắp đặt thẳng đứng



VE9 Trục đơn Bộ truyền động nhỏ quay 360 độ 0



Các thông số của Slewing Drive



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Trọng lượng
Nm Nm kN kN Nm trình độ Đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 Đúng 13kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 Đúng 18kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 Đúng 28kg
số 8" 51: 1 2250 11200 50 80 20400 40% ≤0,1 Đúng 35kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 Đúng 51kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 Đúng 61kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 Đúng 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 Đúng 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 Đúng 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 Đúng 244 kg



Các ứng dụng



Bộ truyền động Worm đã được chứng minh là hiệu quả trong nhiều máy móc và thiết bị, trong các ứng dụng khác nhau và các điều kiện hoạt động khác nhau, chẳng hạn như: nền tảng xây dựng và lắp ráp, vị trí buồng lái trong máy móc lâm nghiệp, thiết bị xử lý vật liệu, định vị hệ thống năng lượng mặt trời, điều khiển cấu trúc thượng tầng và các ứng dụng vận hành của máy móc xây dựng, cần trục công nghiệp, v.v.
