Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | ĐÃ |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Kiểu: | VE Slewing Drive | Vật chất: | 42CrMo hoặc 50 triệu |
|---|---|---|---|
| Bảo hành: | 5 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |
| Loại răng: | Răng xoắn | động cơ: | AC hoặc DC hoặc Hydarulic |
| Màu: | Yêu cầu khách hàng | ứng dụng: | Theo dõi năng lượng mặt trời |
| Điểm nổi bật: | solar tracker drive,slewing drive for solar tracking system |
||

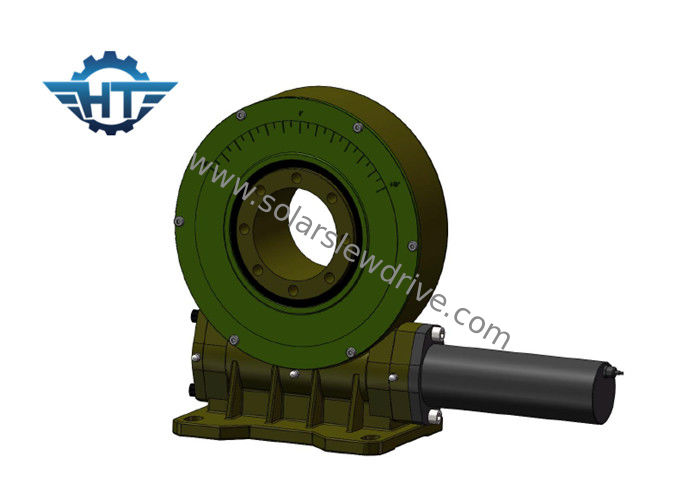

Hộp số Worm Torque tải trọng cao, IP66 kèm theo Zero Backlash Ổ đĩa xoay cho hệ thống năng lượng mặt trời tập trung
Sự miêu tả
Ổ đĩa xoay là một đơn vị tất cả trong một bao gồm vòng xoay, bánh răng, vỏ và động cơ (điện hoặc thủy lực) và nó được thiết kế để tải trục, xuyên tâm và tải thời điểm. Chúng tôi đã phát triển các ổ bánh răng sâu backlash đặc biệt cho các ứng dụng cần độ chính xác cao.
Tính năng, đặc điểm
1. Ổ đĩa xoay Hangtuo được trang bị công nghệ giun kính (Double Enveloping) để tăng khả năng xử lý tải, hiệu quả và độ chính xác.
2. Sản xuất nhiều loại ổ đĩa, kích thước mô hình, phạm vi hiệu suất, tùy chọn niêm phong và đặc điểm lắp đặt.
3. Kích thước mô hình tiêu chuẩn có đường kính từ 75mm đến 800mm.
4. Phản ứng dữ dội, phản ứng dữ dội gần như bằng không
5. Tự khóa
Nhiều lựa chọn
1. Tỷ lệ giảm bánh răng 31: 1 đến 150: 1
2. Ngang, dọc hoặc kết hợp nhiều trục
3. Giun đơn hay giun kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
Dữ liệu kỹ thuật
| Thông số hiệu suất mô hình VE | ||||||||||||
| Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Chính xác (độ) | Độ chính xác | IP | Tep làm việc (℃) | Tự khóa | Trọng lượng (kg) |
| 3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 12kg |
| 5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 18kg |
| 7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 32kg |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 28kg |
| 9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 52kg |
| 12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 65kg |
| 14 " | 6750 | 43800 | 48000 | 110 | 230 | 85: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 88 kg |
| 17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 135 kg |
| 21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 192 kg |
| 25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 251 kg |
