| Tên thương hiệu: | HangTuo |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| Giá: | USD 100~1600/ pc |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |

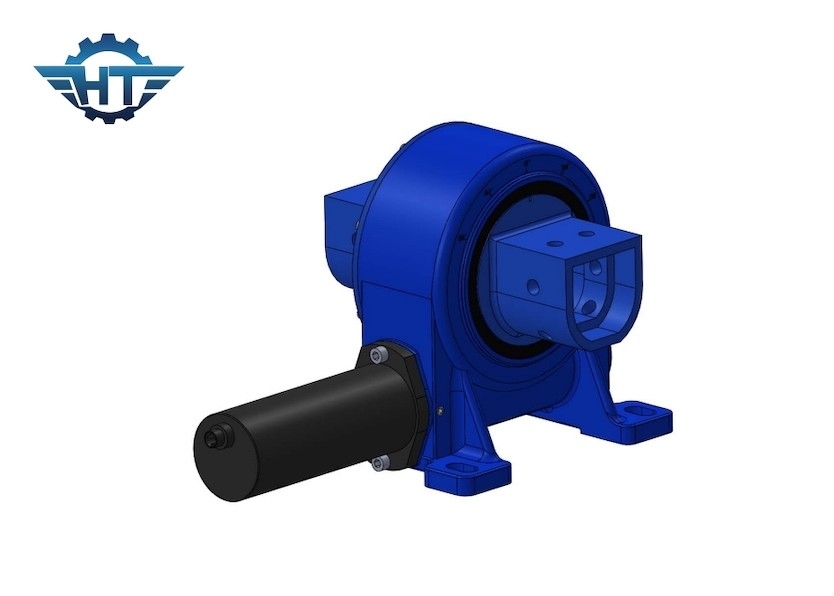

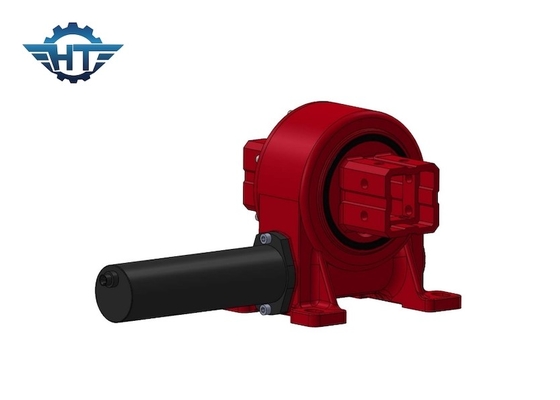

Ổ đĩa xoay trục vít kín IP66 một trục cho bộ theo dõi năng lượng mặt trời
Ổ đĩa xoay trục vít kín dòng VE
Ổ đĩa xoay trục vít kín dòng VE của Hangtuo kết hợp bánh răng trục vít tự khóa, vòng bi xoay chính xác và vỏ chắc chắn trong một đơn vị quay tích hợp. Vỏ đạt tiêu chuẩn IP66 được thiết kế để hạn chế bụi và nước xâm nhập đồng thời bảo vệ các bộ phận bên trong trong quá trình hoạt động ngoài trời. Cấu trúc kín này giúp giảm tần suất bảo trì, giảm chi phí vòng đời và cải thiện độ tin cậy của thiết bị trong môi trường làm việc tiếp xúc.
So với các cơ cấu xoay hở, thiết kế kín giúp giữ chất bôi trơn tại chỗ và ngăn các hạt mài mòn, mưa và hơi ẩm tiếp xúc với bề mặt bánh răng và vòng bi. Kết quả là một ổ đĩa quay đáng tin cậy cho các hệ thống yêu cầu định vị chính xác, hiệu suất giữ mạnh mẽ và tuổi thọ dài.
Dòng VE có sẵn các mẫu từ 3" đến 25", bao phủ nhiều yêu cầu về mô-men xoắn, tải trọng và lắp đặt. Nó có thể được tích hợp với các hệ thống động cơ và điều khiển khác nhau cho bộ theo dõi năng lượng mặt trời, thiết bị khai thác mỏ, nền tảng làm việc trên không, cần cẩu, phụ kiện máy xúc, bộ định vị, hệ thống lái, ăng-ten vệ tinh, ăng-ten radar và thiết bị y tế.
Toàn bộ dòng ổ đĩa xoay của Hangtuo phù hợp với bộ theo dõi năng lượng mặt trời, thiết bị khai thác mỏ, phương tiện làm việc trên không, cần cẩu, khung máy xúc, bộ định vị, hệ thống lái, ăng-ten vệ tinh và radar, và các lĩnh vực y tế. Có thể tham khảo các ứng dụng cụ thể.
Thông số ổ đĩa xoay mẫu VE
| Mẫu | Tỷ số truyền | Mô-men xoắn đầu ra định mức (N.m) | Mô-men xoắn nghiêng (N.m) | Mô-men xoắn giữ (N.m) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu suất | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Có | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Có | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Có | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Có | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Có | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Có | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Có | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Có | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Có | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Có | 251 |
Ứng dụng
Khả năng chịu tải cao và cấu trúc kín của ổ đĩa xoay Hangtuo làm cho chúng phù hợp với nhiều loại thiết bị quay.
Hệ thống theo dõi năng lượng mặt trời
Ổ đĩa xoay kín tự khóa là một giải pháp mạnh mẽ cho bộ theo dõi năng lượng mặt trời một trục và hai trục. Nó cung cấp khả năng xoay bảng điều khiển được kiểm soát, khả năng chống tải trọng gió đáng tin cậy và định vị ổn định với bảo trì hạn chế.
Thiết bị xây dựng và nâng hạ
Dòng VE có thể được sử dụng trong máy xúc, cần cẩu, phương tiện làm việc trên không, khung máy xúc và các thiết bị khác yêu cầu xoay được kiểm soát dưới tải trọng trục, xuyên tâm và lật.
Khai thác mỏ và Công nghiệp nặng
Thiết kế kín giúp bảo vệ bánh răng và vòng bi trong môi trường khai thác mỏ bụi bẩn, ẩm ướt và khắc nghiệt. Các ứng dụng bao gồm định vị nền tảng, lắp ráp lái và thiết bị yêu cầu giữ tải trọng dài hạn.
Theo dõi ăng-ten và radar
Khả năng xoay mượt mà, có thể lặp lại và hiệu suất giữ mạnh mẽ làm cho ổ đĩa phù hợp với ăng-ten vệ tinh, ăng-ten radar và các hệ thống theo dõi chính xác khác.
Thiết bị y tế và chính xác
Tỷ số truyền có thể cấu hình và kết hợp động cơ cho phép ổ đĩa hỗ trợ các thiết bị định vị y tế, hệ thống kiểm tra và bộ định vị công nghiệp.
Các ứng dụng khác bao gồm thiết bị khai thác mỏ lộ thiên, hệ thống năng lượng gió, tự động hóa công nghiệp, bàn xoay và máy móc quay chuyên dụng. Có sẵn các cấu hình tùy chỉnh cho các yêu cầu cụ thể của dự án.
Các yếu tố lựa chọn
Khi chọn ổ đĩa xoay trục vít kín, hãy xem xét:
Mô-men xoắn đầu ra định mức và mô-men xoắn giữ
Tải trọng trục và xuyên tâm tối đa
Mô-men xoắn nghiêng do cấu trúc lắp đặt tạo ra
Tốc độ quay và độ chính xác định vị yêu cầu
Loại động cơ, điện áp và giao diện điều khiển
Thời gian hoạt động liên tục và tần suất chu kỳ
Nguy cơ tiếp xúc với gió, nhiệt độ, bụi và nước xâm nhập
Hướng lắp đặt và không gian lắp đặt có sẵn
Tuổi thọ dịch vụ yêu cầu và khả năng tiếp cận bảo trì
Cung cấp dữ liệu tải trọng và điều kiện hoạt động của bạn để nhận đề xuất mẫu.
Câu hỏi thường gặp
Ưu điểm chính của ổ đĩa xoay trục vít kín là gì?
Vỏ kín của nó bảo vệ bánh răng và vòng bi khỏi bụi và nước đồng thời giúp giữ chất bôi trơn. Điều này có thể giảm yêu cầu bảo trì và cải thiện độ tin cậy trong môi trường ngoài trời hoặc bẩn.
Dòng VE có tự khóa không?
Có. Dòng VE sử dụng bánh răng trục vít tự khóa để chống quay ngược khi ổ đĩa không được cấp điện.
Ổ đĩa có thể được cung cấp kèm theo động cơ không?
Có. Các cấu hình động cơ thủy lực, bước, servo và điện có thể được kết hợp với ứng dụng.
Những ngành nào sử dụng các ổ đĩa xoay này?
Các ngành điển hình bao gồm năng lượng mặt trời, xây dựng, khai thác mỏ, làm việc trên không, theo dõi ăng-ten, thiết bị y tế và tự động hóa công nghiệp.
Làm thế nào để chọn đúng kích thước?
Việc lựa chọn nên tính đến mô-men xoắn đầu ra, mô-men xoắn giữ, tải trọng trục và xuyên tâm, mô-men xoắn nghiêng, tốc độ, chu kỳ làm việc và điều kiện môi trường.
Liên hệ Hangtuo
Chia sẻ điều kiện tải trọng, tốc độ quay, yêu cầu động cơ và môi trường lắp đặt của bạn. Hangtuo có thể giúp chọn ổ đĩa xoay trục vít kín dòng VE tiêu chuẩn hoặc phát triển cấu hình cho thiết bị của bạn.
