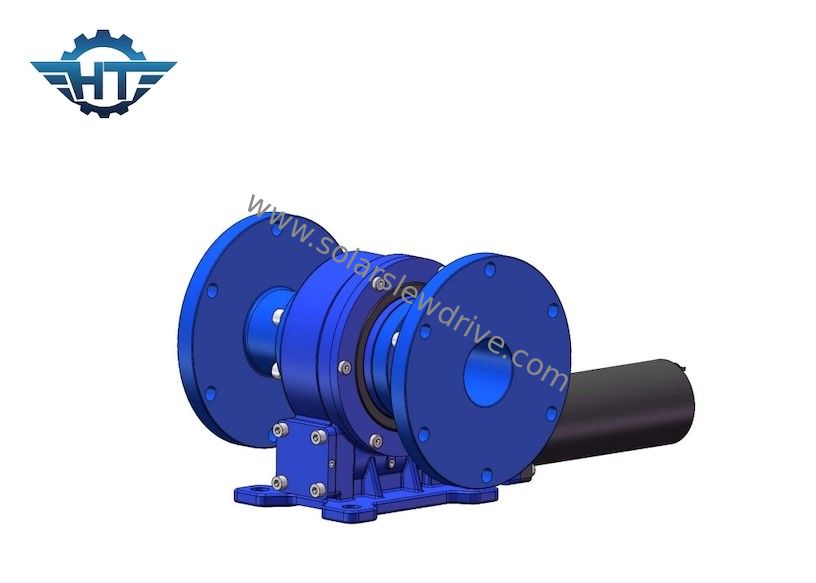

Hộp số trục vít tự khóa cho hệ thống theo dõi năng lượng mặt trời
Trục vít tự khóa Mô tả
Trục vít tự khóa kín là một bộ giảm tốc nhỏ gọn, tích hợp được thiết kế đặc biệt cho việc điều khiển chuyển động quay trong các hệ thống theo dõi năng lượng mặt trời. Nó kết hợp bộ bánh răng trục vít tôi cứng, vòng bi xoay chính xác và vỏ kín chắc chắn—với tùy chọn tích hợp động cơ dẫn động—để tạo thành một bộ truyền động đáng tin cậy.
Không giống như các bộ giảm tốc bánh răng truyền thống, vòng bi xoay tích hợp có thể đồng thời chịu được lực dọc trục, lực xuyên tâm và mô men nghiêng. Điều này cho phép bộ phận nhỏ gọn thay thế các hệ thống phức tạp mà nếu không sẽ yêu cầu nhiều vòng bi và bộ phận truyền động độc lập. Trong quá trình hoạt động, trục vít dẫn động vòng bi xoay, cho phép quay trơn tru, có kiểm soát và chính xác. Hình học của bộ bánh răng trục vít cũng cung cấp chức năng tự khóa, ngăn đầu ra quay ngược mà không cần hoàn toàn dựa vào phanh động cơ.
Được thiết kế cho các hệ thống theo dõi năng lượng mặt trời một trục và hai trục, bộ truyền động này đảm bảo các tấm pin quang điện duy trì vị trí dự định của chúng—ngay cả khi chịu tải gió, trọng lực hoặc tải động—đồng thời cho phép điều chỉnh liên tục dựa trên điều kiện ánh sáng mặt trời thay đổi. Thiết kế kín của nó bảo vệ các bộ phận bên trong khỏi bụi, độ ẩm và môi trường ngoài trời khắc nghiệt, do đó kéo dài tuổi thọ và giảm thiểu yêu cầu bảo trì.
Có sẵn với các kích thước từ 3 inch đến 25 inch, dòng sản phẩm này phù hợp cho các dự án quang điện dân dụng, thương mại, nông nghiệp và quy mô lớn. Tùy thuộc vào yêu cầu điều khiển theo dõi cụ thể, bộ phận có thể được cấu hình với nhiều tùy chọn dẫn động khác nhau, bao gồm động cơ thủy lực, động cơ bước, động cơ servo hoặc động cơ điện tiêu chuẩn. Nền tảng trục vít xoay linh hoạt cao này cũng được sử dụng rộng rãi trong thiết bị hàng hải, máy móc xây dựng, máy móc công nghiệp nhẹ, thiết bị luyện kim, thiết bị y tế và các lĩnh vực công nghiệp khác.
Thông số hiệu suất trục vít xoay dọc
| Mẫu | Tỷ số truyền | Mô men xoắn đầu ra định mức | Mô men xoắn nghiêng | Tải trọng dọc trục | Tải trọng xuyên tâm | Mô men xoắn giữ | Hiệu suất | Độ chính xác | Tự khóa | Cân nặng |
| N.m | N.m | kN | kN | N.m | độ | Có | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Có | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Có | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Có | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Có | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Có | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Có | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Có | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Có | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Có | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Có | 244 kg |
Các tính năng chính
Đầu ra tự khóa đảm bảo an toàn vận hành
Được trang bị cơ chế trục vít tự khóa, bộ phận này ngăn chặn hiệu quả tải trọng làm quay ngược hộp số. Tính năng này đảm bảo sự ổn định vị trí trong trường hợp mất điện, tắt khẩn cấp hoặc gió mạnh, giảm sự phụ thuộc vào hệ thống phanh bên ngoài.
Khả năng chịu mô men nghiêng và tải trọng cao
Vòng bi xoay tích hợp có thể đồng thời chịu được lực dọc trục, lực xuyên tâm và mô men nghiêng. Điều này làm cho bộ truyền động lý tưởng cho các tấm pin mặt trời dạng console, hệ thống theo dõi quang điện (PV) hàng dài và các lắp đặt chịu tải gió không đều hoặc dao động.
Định vị năng lượng mặt trời chính xác
Với độ chính xác định vị ≤0.1°, bộ truyền động đảm bảo chuyển động theo dõi nhất quán và có thể lặp lại. Khả năng điều chỉnh tinh vi giúp duy trì góc căn chỉnh tối ưu cho các tấm pin mặt trời, do đó nâng cao độ tin cậy tổng thể của hệ thống theo dõi.
Thiết kế tích hợp, nhỏ gọn
Vòng bi xoay và hộp số trục vít được kết hợp thành một bộ phận duy nhất, nhỏ gọn. Giảm số lượng bộ phận đơn giản hóa quá trình lắp đặt và tiết kiệm không gian quý giá trong cấu trúc hệ thống theo dõi.
Tương thích với nhiều loại động cơ
Mặt đầu vào tương thích với động cơ thủy lực, động cơ bước, động cơ servo hoặc động cơ điện tiêu chuẩn. Sự linh hoạt này cho phép một nền tảng truyền động cơ sở duy nhất hỗ trợ các hệ thống điều khiển và cấu hình dự án đa dạng.
Cấu trúc kín hoàn toàn với yêu cầu bảo trì thấp
Vỏ kín ngăn chặn sự xâm nhập của các chất gây ô nhiễm bên ngoài và đảm bảo chất bôi trơn được giữ lại bên trong. Bên ngoài có lớp phủ bền, chống chịu thời tiết—tiêu chuẩn màu RAL 9006, với các màu RAL khác có sẵn theo yêu cầu.
Phạm vi thông số kỹ thuật rộng
Có sẵn với các kích thước từ 3 inch đến 25 inch, dòng sản phẩm này đáp ứng một loạt các yêu cầu về mô men xoắn, tải trọng và lắp đặt. Các bộ phận này phù hợp cho mọi thứ từ hệ thống theo dõi năng lượng mặt trời phân tán quy mô nhỏ đến các dự án PV quy mô lớn.
Tại sao chọn Trục vít bánh răng xoay tự khóa này?
Cung cấp hiệu suất giữ ổn định dưới tải trọng gió và tải trọng ngược
Kết hợp khả năng chịu tải trọng dọc trục, xuyên tâm và mô men nghiêng
Thích hợp cho sử dụng ngoài trời dài hạn
Cung cấp định vị chính xác với khả năng lặp lại cao
Tương thích với nhiều loại động cơ
Đi kèm tiêu chuẩn với lớp hoàn thiện RAL 9006; màu tùy chỉnh cũng có sẵn
Có sẵn trong nhiều thông số kỹ thuật để phù hợp với các loại hệ thống theo dõi khác nhau
Dễ dàng lắp đặt và bảo trì
Hướng dẫn lựa chọn
Khi chọn mẫu, vui lòng xem xét các yếu tố sau:
Mô men xoắn đầu ra và mô men xoắn giữ cần thiết
Tải trọng dọc trục và xuyên tâm tối đa
Mô men nghiêng tối đa phát sinh từ tải trọng gió và hình học của các tấm pin quang điện (PV)
Tốc độ theo dõi và độ chính xác định vị cần thiết
Loại động cơ, điện áp và phương pháp điều khiển
Nhiệt độ hoạt động và điều kiện tiếp xúc môi trường
Hướng lắp đặt và chu kỳ làm việc (chu kỳ tải)
Tuổi thọ dự kiến và khoảng thời gian bảo trì
Chúng tôi khuyên bạn nên cung cấp phổ tải thực tế và điều kiện hoạt động theo dõi của bạn để có thể xác định mẫu tối ưu dựa trên yêu cầu cụ thể của bạn.
Câu hỏi thường gặp
Trục vít bánh răng xoay tự khóa là gì?
Trục vít bánh răng xoay tự khóa là một bộ giảm tốc quay sử dụng cơ chế bánh răng trục vít. Nó ngăn chặn hiệu quả đầu ra quay ngược khi động cơ đã dừng. Nó thường được sử dụng trong các ứng dụng mà tải trọng phải được giữ ở một vị trí cụ thể sau khi động cơ ngừng hoạt động.
Trục vít xoay này có phù hợp cho hệ thống theo dõi năng lượng mặt trời không?
Có. Nó rất phù hợp cho cả hệ thống theo dõi năng lượng mặt trời một trục và hai trục, vì nó tích hợp các chức năng quay, hỗ trợ tải trọng và giữ vị trí vào một bộ phận nhỏ gọn duy nhất.
Có thể sử dụng các loại động cơ khác nhau không?
Có. Tùy thuộc vào hệ thống điều khiển và yêu cầu lắp đặt của bạn, bộ truyền động có thể được kết hợp với động cơ thủy lực, động cơ bước, động cơ servo hoặc động cơ điện tiêu chuẩn.
Mô men nghiêng là gì?
Mô men nghiêng đề cập đến tải trọng lật mà một trục vít xoay có thể chịu được. Trong bối cảnh hệ thống theo dõi năng lượng mặt trời, nó bị ảnh hưởng bởi các yếu tố như áp lực gió, kích thước của các tấm pin PV, chiều dài của cánh tay đỡ và vị trí của trọng tâm.
Màu vỏ có thể tùy chỉnh không?
Có. Màu tiêu chuẩn là RAL 9006; các màu tiêu chuẩn RAL khác cũng có sẵn cho các dự án cụ thể.
Làm thế nào để chọn mẫu phù hợp?
Việc lựa chọn nên dựa trên mô men xoắn đầu ra, mô men xoắn giữ, tải trọng dọc trục và xuyên tâm, mô men nghiêng, tốc độ quay, chu kỳ làm việc và điều kiện môi trường. Dữ liệu ứng dụng nên được đánh giá cẩn thận trước khi hoàn thiện mẫu.
Liên hệ với chúng tôi.
Vui lòng cung cấp cho chúng tôi kích thước bộ theo dõi năng lượng mặt trời của bạn, tải trọng hoạt động, tốc độ theo dõi và yêu cầu động cơ. Đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ bạn lựa chọn hoặc tùy chỉnh một trục vít bánh răng xoay tự khóa cho dự án của bạn.
