| Tên thương hiệu: | HangTuo |
| Số mô hình: | VE10 |
| Số lượng đặt hàng tối thiểu: | 1 mảnh |
| Price: | USD 280~504 / pc |
| Thời gian giao hàng: | 15~45 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |

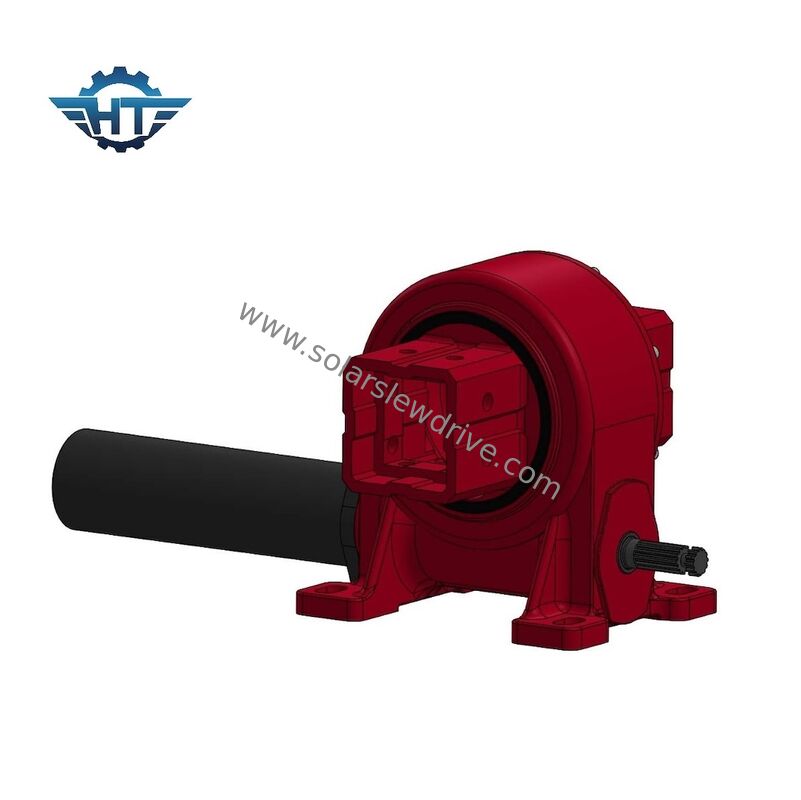

IP66 Heavy Duty Slew Drive Gearbox cho hệ thống theo dõi năng lượng mặt trời đơn trục
Mô tả sản phẩm
HANGTUO VE Series Heavy Duty Slew Drive Gearbox được thiết kế đặc biệt cho các hệ thống theo dõi năng lượng mặt trời trục duy nhất trong các thiết bị quang điện quy mô tiện ích.Với bảo vệ môi trường IP66 và thiết kế thiết bị tự khóa giun, động cơ xoay kín này cung cấp hiệu suất định vị chính xác, đáng tin cậy trong suốt tuổi thọ 25+ của các dự án năng lượng mặt trời hiện đại.
Các đặc điểm chính
Khung được đánh giá IP66: Bảo vệ hoàn chỉnh chống lại bụi và nước mạnh mẽ cho hoạt động mọi thời tiết
Thiết kế tự khóa: Loại bỏ các yêu cầu phanh bên ngoài; duy trì vị trí trong thời gian mất điện
Định vị chính xác cao: độ chính xác ≤0,1° để thu giữ năng lượng mặt trời tối ưu
Các điểm dừng cứng tích hợp: vòng xoay ± 60° với giới hạn cơ học để bảo vệ lỗi phần mềm
Khoảng trống thiết lập trước: Được hiệu chỉnh tại nhà máy để lắp đặt ngay lập tức mà không cần điều chỉnh trường
Đặt động cơ linh hoạt: Các tùy chọn kết nối động cơ bên trái hoặc bên phải
Hoạt động suôn sẻ: Khởi động và dừng dễ dàng làm giảm căng thẳng cơ khí
Thông số kỹ thuật
Mô hình VE10 (được giới thiệu)
|
Parameter |
Thông số kỹ thuật |
|---|---|
|
Tỷ lệ bánh răng |
100:1 |
|
Động lực đầu ra định số |
16,000 N·m |
|
Tốc mômen nghiêng |
12 kN·m |
|
Động lực giữ |
70 kN·m |
|
Trọng lượng trục tĩnh |
110 kN |
|
Trọng lượng quang tĩnh |
220 kN |
|
Trọng lượng trục động |
54 kN |
|
Trọng lượng phóng xạ động |
110 kN |
|
Hiệu quả |
40% |
|
Chọn chính xác |
≤ 0,15° |
|
Tự khóa |
Vâng. |
Các mô hình khác của loạt VE
|
Mô hình |
Tỷ lệ |
Động lực đầu ra |
Động lực nghiêng |
Trọng lượng trục |
Trọng lượng phóng xạ |
Động lực giữ |
Trọng lượng |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
2250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
Xây dựng & Vật liệu
Nhà chứa: Sắt đúc có độ bền cao với lớp phủ chống ăn mòn
Đồ đạc: thép hợp kim 42CrMo được chế biến chính xác
Xích vòng bi: thép rèn 50Mn với đường cong cứng
Hàm kín: Hàm kín đa môi với tiêu chuẩn IP66 để bảo vệ hoàn toàn môi trường
Dầu bôi trơn: Được lấp đầy bằng mỡ tổng hợp hiệu suất cao
Ứng dụng
Hệ thống theo dõi năng lượng mặt trời đơn trục
Các thiết bị quang điện quy mô công cộng
Dự án năng lượng mặt trời thương mại và công nghiệp
Các mảng theo dõi năng lượng mặt trời nông nghiệp
Ứng dụng trong môi trường xa và khắc nghiệt
Ưu điểm cài đặt
Sẵn sàng lắp đặt: Được lắp ráp và hiệu chuẩn trước tại nhà máy
Không cần điều chỉnh: Độ trống của thiết bị trước khi vận chuyển
Sắp đặt linh hoạt: tương thích với các thiết kế khung theo dõi chính
Đường dây đơn giản: Định vị động cơ linh hoạt để định tuyến cáp tối ưu
Độ tin cậy và bảo trì
Các động cơ sạc VE Series được thiết kế để bảo trì tối thiểu trong suốt tuổi thọ của chúng:
Xây dựng được niêm phong: bảo vệ IP66 ngăn chặn sự xâm nhập của chất gây ô nhiễm
Tự khóa: Không cần bảo trì phanh
Vật liệu bền: Các thành phần thép cứng chống mòn
Thời gian sử dụng dài: Được thiết kế cho các cài đặt năng lượng mặt trời 25+ năm
Hỗ trợ kỹ thuật
Đội ngũ kỹ sư ứng dụng của chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện bao gồm tính toán tải, hỗ trợ lựa chọn mô hình,và các khuyến nghị tùy chỉnh cho các yêu cầu cụ thể của dự án theo dõi năng lượng mặt trời.
Liên hệ với chúng tôi để biết giá cả, thông số kỹ thuật và đề xuất cụ thể cho dự án của bạn.
