Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE6" |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15~45 ngày |
| Điều khoản thanh toán: | L/C, T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Kiểu: | Hộp số ổ đĩa xoay | Vật liệu: | 42CrMo hoặc 50Mn |
|---|---|---|---|
| Sự bảo đảm: | 5~10 năm | Kích cỡ: | 3 inch đến 25 inch |
| Loại răng: | tiếp xúc nhiều răng | Các ứng dụng: | Trạm năng lượng mặt trời CSP và CPV |
| Màu sắc: | khách hàng yêu cầu | động cơ: | 24V |
| Điểm nổi bật: | Ổ đĩa xoay giun bao bọc một trục,Ổ đĩa xoay giun bao bọc 50 triệu,Ổ đĩa xoay giun bao bọc 3 inch |
||

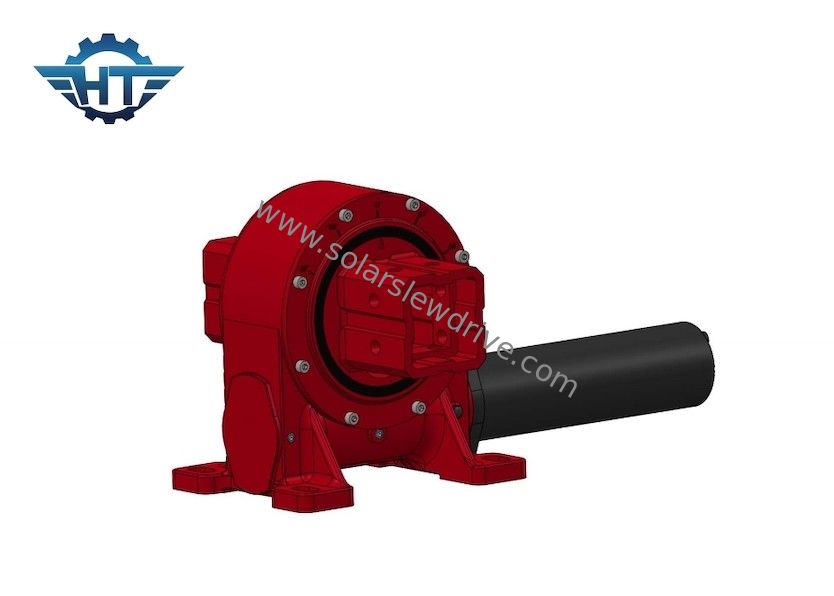

Ổ trục xoay bao bọc trục đơn cho các nhà máy điện mặt trời CSP và CPV
Mô tả ổ đĩa xoay
Truyền động xoay bao gồm trục vít, bánh răng, vỏ và động cơ (điện hoặc thủy lực) và nó được thiết kế để tải trọng dọc trục, hướng tâm và mômen.Chúng tôi đã phát triển ổ xoay bánh răng sâu có phản ứng dữ dội cao đặc biệt dành cho các ứng dụng cần độ chính xác cao.
VE Slewing Drive Dữ liệu kỹ thuật
| Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | NghiêngMômen xoắn (Nm) | Tải trọng dọc trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Độ chính xác (độ) | Độ chính xác | địa chỉ IP | Làm việc Tep(℃) | tự khóa | Trọng lượng (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 32kg |
| số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 88 kg |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 135kg |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 192kg |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | Đúng | 251kg |
Tính năng ổ đĩa xoay
1. Được trang bị công nghệ giun đồng hồ cát (Double Enveloping) để tăng tải trọng, hiệu quả và độ chính xác.
2. Sản xuất nhiều kiểu truyền động, kích thước mô hình, phạm vi hiệu suất, tùy chọn niêm phong và đặc điểm lắp đặt.
3. Kích thước mô hình tiêu chuẩn có đường kính từ 75mm đến 800mm.
4. Phản ứng dữ dội, gần như không có phản ứng dữ dội
5. Tự khóa
Sự lựa chọn khác
1. Tỷ số giảm bánh răng 31:1 đến 150:1
2. Gắn ngang, dọc hoặc kết hợp nhiều trục
3. Sâu đơn hoặc sâu kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
