Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1600/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | người mẫu: | 9 inch |
---|---|---|---|
Tỉ số truyền: | 61: 1 | Độ chính xác: | ≤0,1 ° |
Người lái xe: | Động cơ AC / DC | Màu sắc: | Như yêu cầu |
Giữ mô-men xoắn: | 30800 Nm | Bưu kiện: | Trường hợp ván ép |

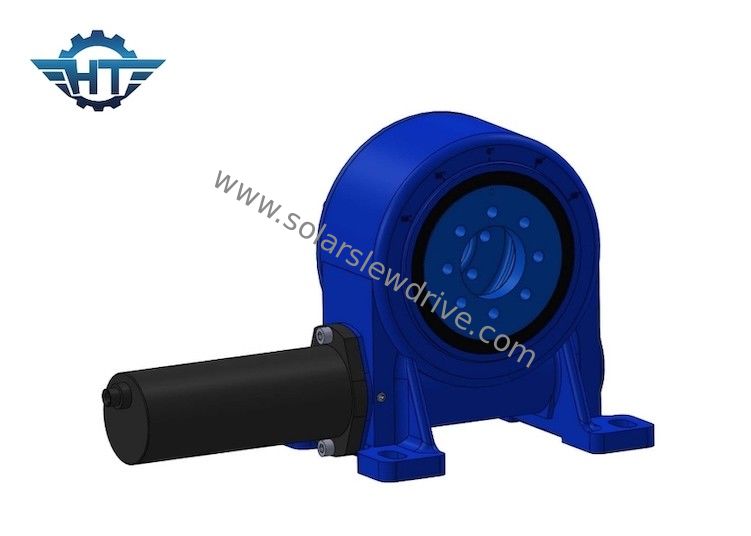

VE9 Hộp số truyền động trục đơn cho hệ thống theo dõi bảng điều khiển PV một trục ngang
Hộp số truyền động trục đơnSự mô tả
Truyền động quay vòng VE còn được gọi là truyền động quay vòng một trục dọc là một truyền động thẳng đứng, được bao bọc hoàn toàn, không yêu cầu các thành phần khác để lắp.Nó có thể được lắp đặt dễ dàng trên tấm chỉ bằng bốn bu lông.Nó được sử dụng phổ biến nhất ở trung tâm của các máy theo dõi năng lượng mặt trời một trục để giữ cho mảng năng lượng mặt trời vững chắc trong cơn bão gió lớn mà không bị vỡ.Nó cũng có thể được lắp đặt ở cả hai bên của hệ thống theo dõi năng lượng mặt trời trục đơn.Ổ quay của chúng tôisử dụng công nghệ sâu đồng hồ cát sẽ cung cấp mức độ mạnh mẽ và sức mạnh lớn nhất, do đó tăng tuổi thọ trường và giảm thời gian ngừng hoạt động.
Bảng kỹ thuật dòng VE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Đúng | 251 |
Đặc trưng
1. Lực truyền lớn và kết cấu nhỏ gọn.
2. Việc chia lưới bề mặt nhiều răng giúp cải thiện đáng kể khả năng chịu lực.Và đường truyền mượt mà và tiếng ồn rất thấp.
3. Tự khóa, khi góc dẫn của sâu nhỏ hơn góc ma sát tương đương giữa các răng của bánh răng chia lưới, cơ cấu có khả năng tự khóa và có thể tự khóa ngược lại.Tính năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.
4. Lực dọc trục của con sâu lớn
Đăng kí
Chúng tôi cung cấp hệ thống truyền động quay vòng cơ học đáng tin cậy cho trục đơn ngang, hệ thống theo dõi PV trục kép, thiết kế theo dõi năng lượng mặt trời CSP, CPV. , giàn khoan, thiết bị phun, phương tiện mô-đun thủy lực, dây chuyền lắp ráp tự động, hệ thống chụp gió, v.v.
