| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~330/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

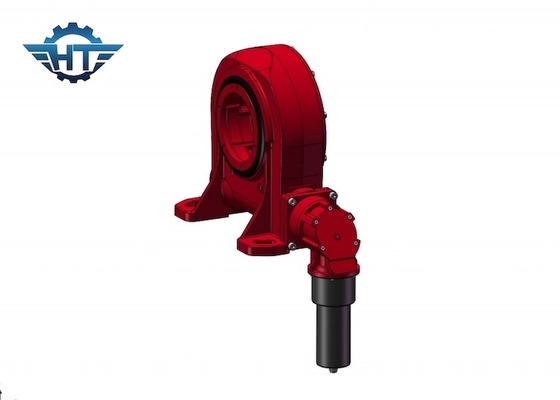

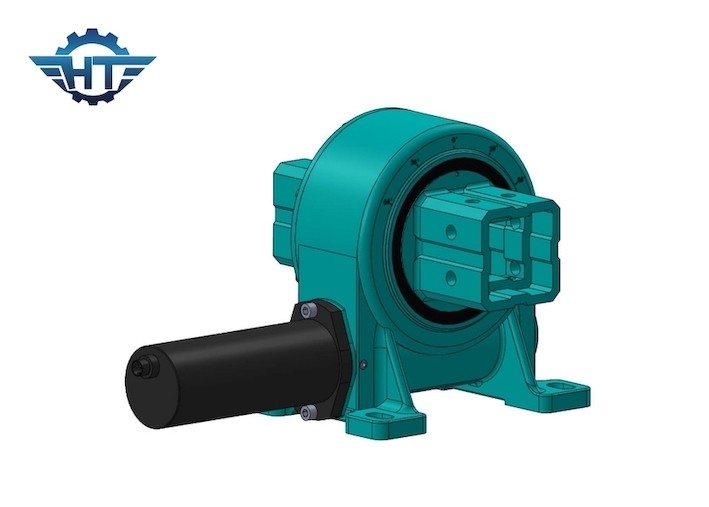

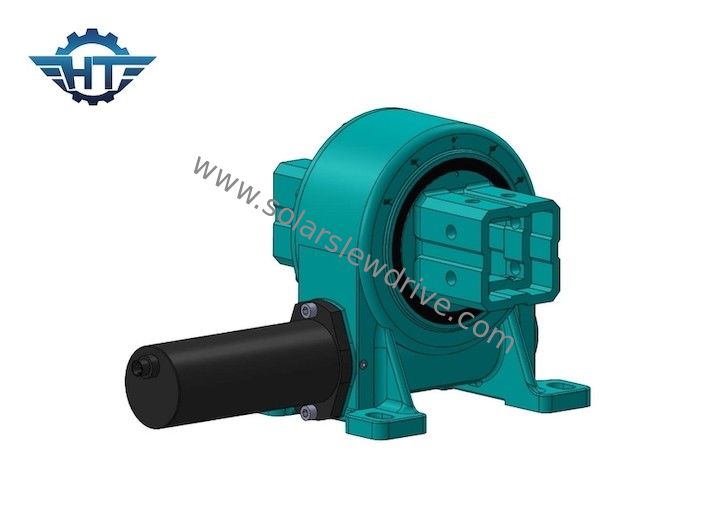

Ổ đĩa bánh răng xoắn một trục dọc cho hệ thống theo dõi năng lượng mặt trời tuổi thọ cao ngoài trời
Worm Gear Slew DriveSự mô tả
Bộ truyền động quay vòng kèm theo được sử dụng rộng rãi trong trường hợp điều kiện làm việc tương đối cao cần chống bụi, chống mưa, chống ăn mòn và các trường hợp khác có yêu cầu cao đối với kết cấu quay vòng.Cấp IP đạt IP66.
Bảng dữ liệu của VE Model Slewing Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Feathures
Bộ bánh răng tự khóa.
Có sẵn với động cơ giảm tốc hành tinh 24V / 12V được gắn trực tiếp.
Khả năng chống mài mòn cao hơn của bộ truyền động bánh răng sâu, có thể tải mô-men xoắn đầu ra mạnh và mô-men xoắn nghiêng với hiệu suất ổn định và độ tin cậy tốt.
Có sẵn cho trường chính xác theo dõi cao hơn.
Các ứng dụng
Hệ thống truyền động quay vòng bánh răng sâu có thể được ứng dụng trong năng lượng mặt trời như hệ thống theo dõi PV, CSP, tuabin gió, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, máy đào, thang máy ô tô và tuabin gió, bát đĩa, vệ tinh ăng-ten v.v.
