Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~380/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Người mẫu: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Độ chính xác: | dưới 0,1 độ |
| Người lái xe: | Động cơ điện một chiều | Loại hình: | Gắn dọc |
| Đăng kí: | Hệ thống theo dõi năng lượng mặt trời | màu sắc: | như yêu cầu |
| Điểm nổi bật: | Bộ truyền động quay bánh răng dạng giun dọc,Bộ truyền động bánh răng dạng côn 9 inch,Bộ truyền động bánh răng có mô-men xoắn cao |
||

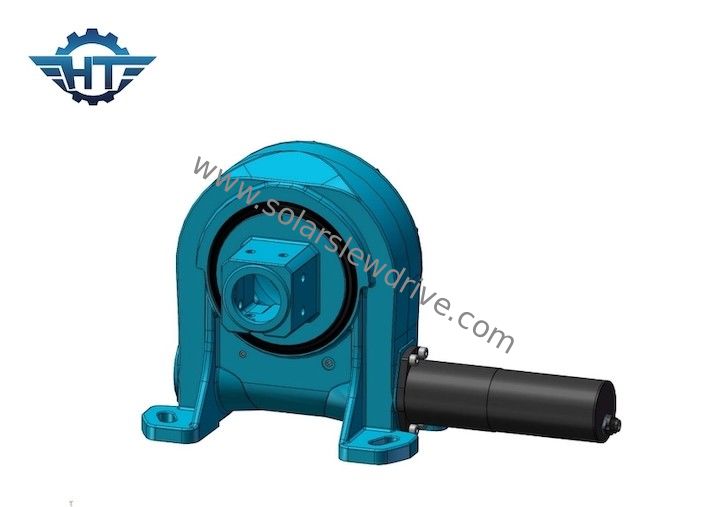

Bộ truyền động quay bánh răng sâu 9 inch thẳng đứng cho hệ thống theo dõi năng lượng mặt trời có mô-men xoắn cao
Worm Gear Slewing DriveSự mô tả
Vì bộ giảm tốc truyền động quay vòng thường được sử dụng như một thành phần chung của thiết bị quy mô lớn, sản phẩm bộ giảm tốc truyền động quay vòng ở trạng thái lắp ráp thành phần khi nó được giao cho người dùng và cần được kết nối và lắp ráp với máy chủ khi nó đến tại nhà sản xuất của máy hoàn chỉnh.Trong quá trình này, đặc biệt đối với bộ truyền động quay vòng có cấu trúc khép kín, vì kết nối giữa vỏ ngoài và bộ phận truyền động bên trong và kết nối giữa toàn bộ ổ quay và máy chủ sử dụng cùng một bộ lỗ kết nối, ổ quay được đặt trước -kết nối giữa vỏ ngoài và bộ phận truyền động bên trong khi xuất xưởng.Kết nối này liên quan đến khe hở truyền động và điều chỉnh vị trí của các bộ phận truyền động bên trong của ổ quay, vì vậy khi kết nối với máy chủ, cần giữ lại các kết nối trước này trong cùng một nhóm lỗ mặt bích và sử dụng các lỗ khác dành riêng cho người dùng của nhà sản xuất ổ quay.Nó phải được cài đặt cùng với máy chủ.Trong quá trình này, hình thức lắp ráp ban đầu của bộ truyền động quay vòng không được hư hỏng để không làm hỏng hiệu quả truyền động của nó.Ổ quay được giao cho người dùng đã được đổ đầy dầu bôi trơn trước khi xuất xưởng.Khi động cơ chính được giao cho người sử dụng, người sử dụng cần được thông báo để thường xuyên bổ sung dầu bôi trơn và bảo dưỡng nó theo quy tắc sử dụng của bộ truyền động quay vòng.
Các thông số của dòng VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Thuận lợi
1. Xoay ± 60 °, dừng cứng bên trong
1. Mô men lật ngược mạnh dựa trên vòng xoay
2. Áp dụng ổ sâu bao bọc
3. Lái xe tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Đăng kí
Các ứng dụng bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, cần cẩu xe tải, thang máy, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào, thang máy ô tô và tuabin gió, bát đĩa, ăng ten vệ tinh, v.v.
