| Brand Name: | HangTuo |
| Model Number: | VE7 " |
| MOQ: | 1 miếng |
| giá bán: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

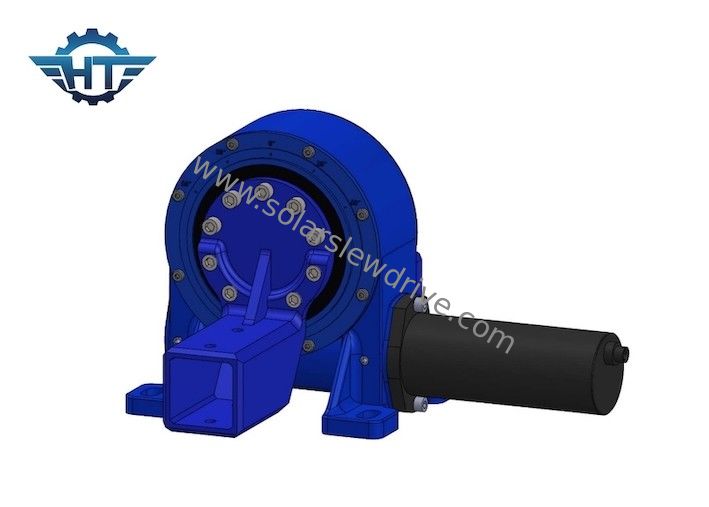

7 inch Trục đơn Đồng hồ cát Worm Zero Backlash Slew Drive cho máy xây dựng
Đồng hồ cát một trụcMô tả ổ trượt
Do nhu cầu đa dạng của các sản phẩm giảm tốc quay tròn trong lĩnh vực máy móc xây dựng trong nước, Hangtuo đã phát triển bộ truyền động quay có thể thích ứng với việc sử dụng máy móc xây dựng và có thể được sử dụng trong cẩu, nâng máy và phụ tùng máy xúc.Bộ giảm tốc quay cho máy xây dựng khắc phục được những khuyết điểm về hiệu suất thấp và độ mòn lớn của bộ truyền bánh răng sâu nguyên bản, đồng thời kết hợp các đặc tính tải nặng của bộ truyền sâu bao, có thể giảm thêm kích thước của các máy móc xây dựng khác nhau và nâng cao hiệu quả hơn nữa.Đối với các loại máy đào, máy móc nâng và cẩu tốc độ thấp và tải trọng nặng, chúng tôi khuyên bạn nên sử dụng bộ giảm tốc quay sâu bao bì của Hangtuo.
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0,03RPM
Mô-men xoắn đầu ra bình thường: 7320 Nm
Mô-men xoắn đầu ra tối đa: 10980 Nm
Mô-men xoắn nghiêng: 8 kN.m
Mô-men xoắn giữ: 39 kN.m
Tải trọng dọc trục tĩnh: 30 kN
Tải trọng hướng tâm tĩnh: 100 kN
Tỷ lệ truyền động quay: 51: 1
Giải phóng mặt bằng: ＜ ＝ 0,15 °
IP (Lớp): 66
Hiệu quả: 40%
Nhiệt độ: -40 ℃ đến + 120 ℃
Zero Backlash Worm Gear Các thông số hiệu suất truyền động dọc theo chiều dọc
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Đúng | 244 kg |
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải,
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
