| Brand Name: | HangTuo |
| Model Number: | SE12 " |
| MOQ: | 1 miếng |
| giá bán: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

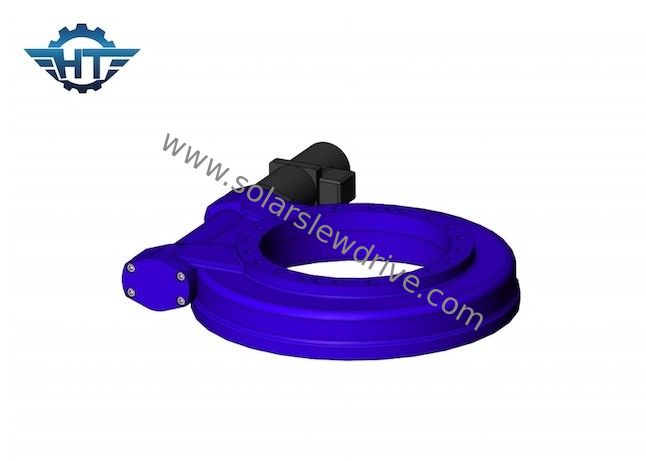

Bộ truyền động bánh răng sâu có độ chính xác cao với động cơ điện cho hệ thống theo dõi tự động PV
Worm Gear Slew DriveSự mô tả
Thiết bị truyền động quay vòng được phát triển từ ổ trục quay.Do đó, ngoài những đặc điểm của ổ trục quay, ổ quay có một số ưu điểm mà ổ trục quay không có như thiết kế tích hợp, lắp đặt thuận tiện, mức độ bảo vệ cao và tự khóa.Do đó, thiết bị truyền động quay có ứng dụng rộng rãi trong ngành máy móc, ngành nâng hạ, ngành y tế, hệ thống theo dõi năng lượng mặt trời, hệ thống theo dõi vệ tinh, năng lượng gió và nhiều ngành công nghiệp khác.
Thông số hiệu suất của dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
Nghiên cứu và phát triển nâng cao
1. cơ chế phát triển độc lập và hoàn chỉnh
2. Phần mềm mô hình 3D để tiến hành phân tích khoa học về tải và sản xuất
3. Quy trình thiết kế sản phẩm tiêu chuẩn:
3.1 yêu cầu kỹ thuật của khách hàng
3.2 Phân tích APQP & PPAP & FEMA
3.3 Mô hình 3D
3.4 mô phỏng cho ổ quay
3.5 bản vẽ sản xuất và hướng dẫn vận hành
