Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 " |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 30 ngày |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Loại hình: | Truyền động quay dọc | Vật chất: | QT |
---|---|---|---|
Đăng kí: | Hệ thống CSP thu thập gương | Sự bảo đảm: | 10 năm |
Màu sắc: | Khách hàng yêu cầu | Kích thước: | 3 inch - 25 inch |
Động cơ: | 24V DC | Tính năng: | Sống thọ |
Điểm nổi bật: | Cấu trúc nhỏ gọn Bộ truyền động năng lượng mặt trời,Bộ truyền động bằng năng lượng mặt trời CSP bánh răng Worm,Bộ truyền động năng lượng mặt trời thu thập gương |

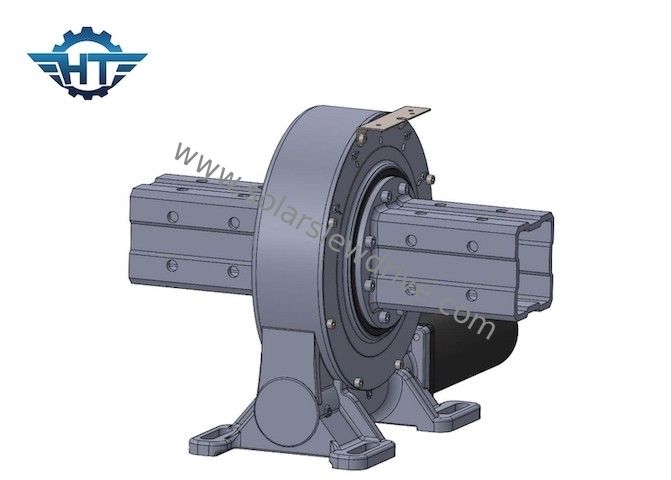

Cấu trúc nhỏ gọn Worm Gear Bộ truyền động năng lượng mặt trời cho hệ thống CSP thu thập gương
Worm Gear Solar Slew DriveSự mô tả
Truyền động quay có thể được sử dụng rộng rãi để quay 360 ° và tốc độ thay đổi, mô-men xoắn lớn và truyền động êm ái, kết hợp chính xác cao hoặc các cơ cấu nhỏ gọn chủ yếu dựa vào truyền động quay.
Hệ thống CSP thu gom gương chủ yếu bao gồm ống thu nhiệt, bề mặt gương thu, cấu trúc hỗ trợ và hệ thống điều khiển.Các ổ quay là bộ phận quan trọng trong cấu trúc hỗ trợ.
Các thông số hiệu suất của ổ đĩa dọc
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Các ứng dụng
Bộ truyền động quay vòng được phát triển và thiết kế đặc biệt để đáp ứng các yêu cầu của hệ thống theo dõi năng lượng mặt trời, sản phẩm được sử dụng trong thiết bị quay bộ theo dõi năng lượng mặt trời, chủ yếu được sử dụng cho hệ thống theo dõi quang điện đơn trục phẳng, trục đôi, hệ thống theo dõi quang điện tập trung, heliostat tháp, sản xuất điện Stirling Phạm vi ứng dụng của gia nhiệt máng tập trung, độ chính xác cao, độ bền cao và độ tin cậy cao.
