Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật chất: | QT | Người mẫu: | VE9 " |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Mô-men xoắn đầu ra định mức: | 4300 Nm |
| Giữ mô-men xoắn: | 27200 Nm | Mô-men xoắn nghiêng: | 16000 Nm |
| Hiệu quả: | 40% | Độ chính xác: | dưới 0,1 độ |
| Điểm nổi bật: | Bộ truyền động quay năng lượng mặt trời của trạm PV,Bộ truyền động năng lượng mặt trời VE9 thẳng đứng,Bộ truyền động năng lượng mặt trời với ống vuông |
||

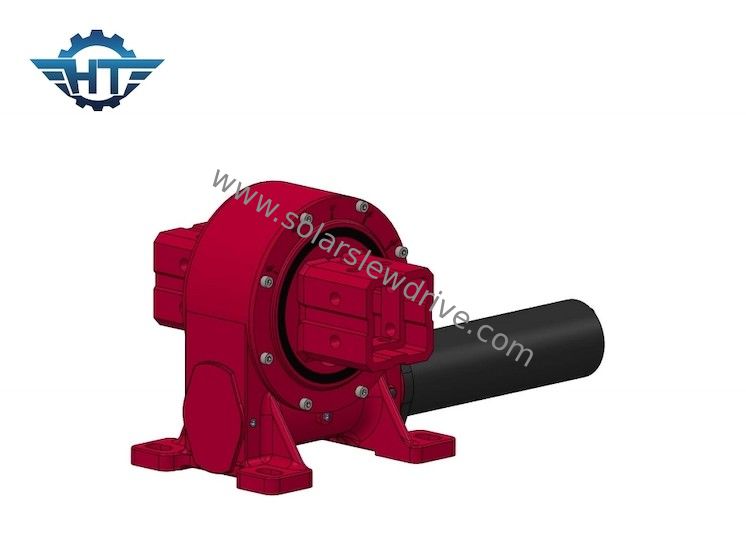

Dọc VE9 Worm Gear Ổ đĩa năng lượng mặt trời với ống vuông cho trạm PV
Mô tả ổ đĩa năng lượng mặt trời Worm Gear
Do tính nhỏ gọn, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động trục sâu được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh lớn các nhà vận tải cổng biển. Hệ thống truyền động trục quay là một đơn vị được cấu tạo nhỏ gọn bao gồm một vòng quay, tấm đế và ổ sâu.Thiết bị này mang những lợi thế của một vòng quay và một con sâu vào một thiết bị. Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện hoặc thủy lực cũng như ghép toàn bộ hệ thống với thiết bị.
Dữ liệu kỹ thuật của VE Slew Drive
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Thuận lợi
1. Xoay ± 60 °, dừng cứng / giới hạn cứng bên trong ổ đĩa trong trường hợp phần mềm điều khiển bị lỗi
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
