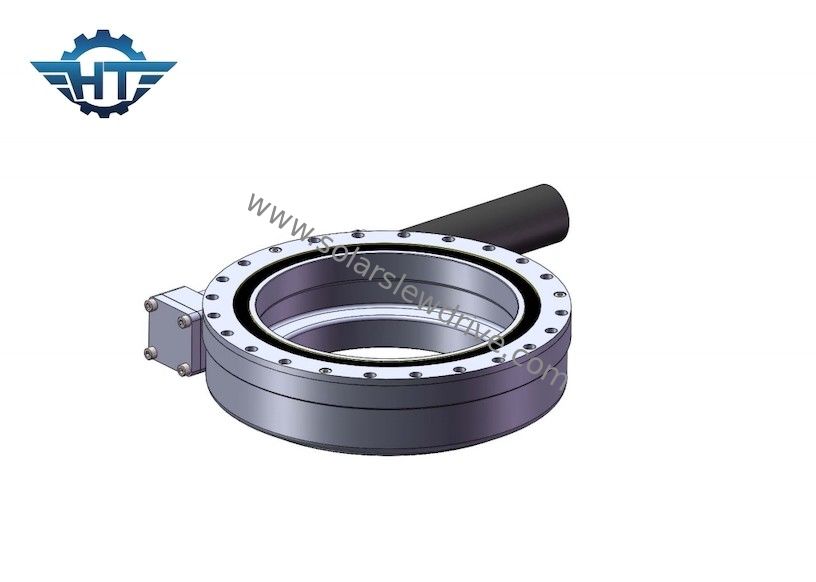

SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV

SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV

  • SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV
  • SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV
SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE3 “
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~1100/ pc
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tỉ số truyền: 31: 1 Mô-men xoắn đầu ra bình thường: 533 Nm
Nguồn gốc: Thường Châu, Trung Quốc Giữ mô-men xoắn: 7000 Nm
Mô-men xoắn nghiêng: 744 Nm Mô-men xoắn đầu ra định mức: 0,065 vòng / phút
Cách sử dụng: Máy theo dõi năng lượng mặt trời Tính năng Bảo vệ: IP66
Điểm nổi bật:

SE3 Solar Worm Gear Slewing Drive

,

7000 Nm Solar Worm Gear Slew Drive

,

Solar Tracking System Gear Slew Drive

SE3 Bộ truyền động quay vòng bánh răng bằng năng lượng mặt trời nhỏ cho hệ thống theo dõi gắn PV



Worm Gear Slewing DriveDsự miêu tả



Ổ giun nhỏ gọn của Changzhou Hangtuo được biết đến với mật độ năng lượng cao.Bộ truyền động con sâu đảm bảo việc truyền mô-men xoắn đến vòng quay.Thiết kế này đặc biệt thích hợp cho các ứng dụng chịu lực cao và không gian hạn chế, chẳng hạn như hộp số lái cho khung gầm của cần trục và xe hạng nặng, cần trục tải, máy xây dựng và nông lâm nghiệp.



Các thông số của bộ truyền động quay ngang SE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Giữ mô-men xoắn Tải dọc trục Tải xuyên tâm Hiệu quả Độ chính xác Tự khóa Trọng lượng
Nm Nm Nm kN kN bằng cấp Đúng Kilôgam
1 " 31: 1 400 1000 1800 22 12 40% ≤0,1 Đúng 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0,1 Đúng 9
5 " 37: 1 637,5 6000 9200 68 27 40% ≤0,1 Đúng 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0,1 Đúng 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0,1 Đúng 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0,1 Đúng 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0,1 Đúng 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0,1 Đúng 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0,1 Đúng 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0,1 Đúng 182



Động cơ DC truyền động quay



1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.

2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mômen xoắn cực đại của hộp số và kéo dài tuổi thọ.

3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy êm ái ở tốc độ cao.Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.

4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.

5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
