Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Tỉ số truyền: | 31: 1 | Tính năng Bảo vệ: | IP66 |
---|---|---|---|
Mô-men xoắn đầu ra bình thường: | 533 Nm | Nguồn gốc: | Thường Châu, Trung Quốc |
Giữ mô-men xoắn: | 7000 Nm | Mô-men xoắn nghiêng: | 744 Nm |
Mô-men xoắn đầu ra định mức: | 0,065 vòng / phút | Cách sử dụng: | Máy theo dõi năng lượng mặt trời |
Điểm nổi bật: | Worm Gear Vòng bi lắc tay cỡ nhỏ,Vòng bi tay quay 0,065 RPM |

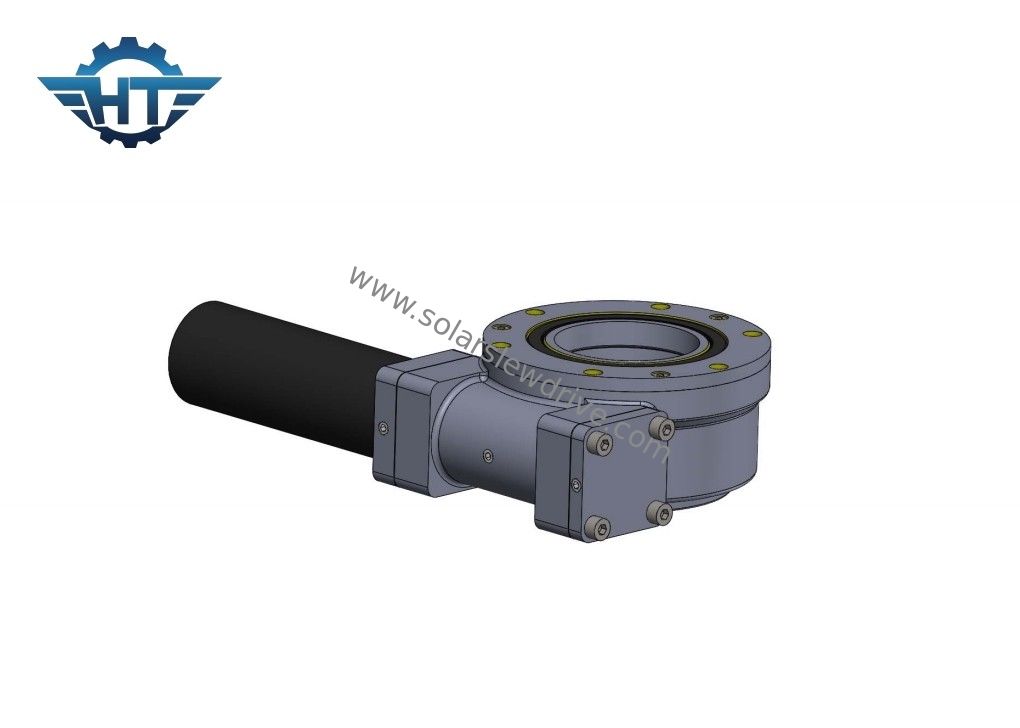

Worm Gear Vòng bi vòng bi có kích thước nhỏ cho hệ thống theo dõi năng lượng mặt trời Lingkage
Vòng bi vòng bi có kích thước nhỏSự mô tả
Hộp giảm tốc quay là một cơ cấu truyền động giảm tốc quay vòng tròn tích hợp một nguồn động lực.Nó sử dụng một ổ trục quay như một bộ truyền động và một phần đính kèm cơ chế.Nguồn truyền động và vỏ, và vòng khác được sử dụng làm cả bộ truyền động và đế kết nối của bộ phận làm việc được dẫn động, do đó bản thân ổ trục quay là một kết nối quay vòng toàn chu vi, đồng thời là nguồn động lực và ổ trục chính các bộ phận truyền động làm cho nó trở thành một cơ cấu truyền động giảm tốc đa năng tích hợp các chức năng quay, giảm tốc và dẫn động, đồng thời có kết cấu đơn giản, thuận tiện trong chế tạo và bảo dưỡng.
Các thông số của SE Slew Ring Drive
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Thuận lợi
1. Sử dụng bánh răng sâu để đạt được tốc độ quay, tốc độ chậm hơn nhưng có thể phóng đại mô-men xoắn đầu vào ở tỷ lệ cao hơn nhiều và được sử dụng trong các ứng dụng yêu cầu mô-men xoắn cao
2. Thiết kế kín, cấp bảo vệ IP66 hoàn hảo cho các điều kiện khắc nghiệt ngoài trời như bến cảng, khai thác mỏ, v.v.
3. Tính năng tự khóa giúp nó trở thành một bộ phận an toàn
4. Có thể gắn động cơ bánh răng khác nhau để đạt được tỷ số truyền lớn, do đó cho toàn bộ đơn vị tốc độ thấp với mô-men xoắn cao
