| Brand Name: | HangTuo |
| Model Number: | SDE5 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

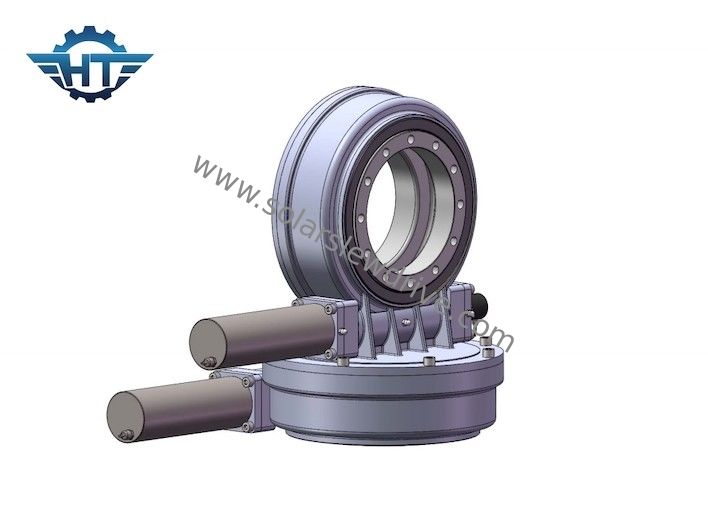

Hộp số truyền động trục kép với vỏ bọc kín cho hệ thống theo dõi bảng điều khiển năng lượng mặt trời
Mô tả Hộp số Truyền động Trục kép
Bộ truyền động quay trục kép chủ yếu được trang bị sâu bao, bánh răng và vỏ bọc với mức độ bảo vệ chống xâm nhập IP66.Nó có các tính năng của kết cấu nhỏ gọn, đủ mô-men xoắn, tiếng ồn thấp, khả năng chống lực tốt và hoạt động ổn định và an toàn.
Các thông số hiệu suất của ổ đĩa trượt SDE
| Tham số hiệu suất mô hình SDE | ||||||||||
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 21kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 682 kg |
Chức năng
Truyền động quay có thể chịu được nhiều tải dọc trục, tải hướng tâm và mô men nghiêng.Bàn xoay hoặc khung quay theo góc phương vị và độ cao được điều khiển bởi ổ quay.
Thuận lợi
1. Được thiết kế với trục sâu đồng hồ cát giúp tiếp xúc với răng nhiều hơn và mô-men xoắn cao hơn
2. Tuổi thọ sử dụng được tăng lên nhờ bánh răng và mương cứng lại
3. Hiệu suất sản phẩm được kiểm tra và đảm bảo chất lượng sản phẩm.
Có nhiều ứng dụng trong đó bộ truyền động quay vòng có thể được sử dụng, chủ yếu vì nó hoàn hảo cho các ứng dụng yêu cầu cả công suất giữ tải và cường độ mô-men quay.
