Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1600/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 500 PCS mỗi tháng |
| Vật chất: | QT | Sự bảo đảm: | 10 năm |
|---|---|---|---|
| Ứng dụng: | Máy theo dõi PV | Xoay loại: | Trục đơn |
| Màu sắc: | như yêu cầu | Trang web cài đặt: | Mái nhà và Cánh đồng |
| tính năng: | Cài đặt nhanh | Động cơ: | 12V / 24 / 220V |
| Điểm nổi bật: | Bộ truyền động bằng năng lượng mặt trời thẳng đứng,Bộ truyền động bằng năng lượng mặt trời trong nhà kín,Bộ truyền động bằng năng lượng mặt trời cho máy theo dõi PV |
||

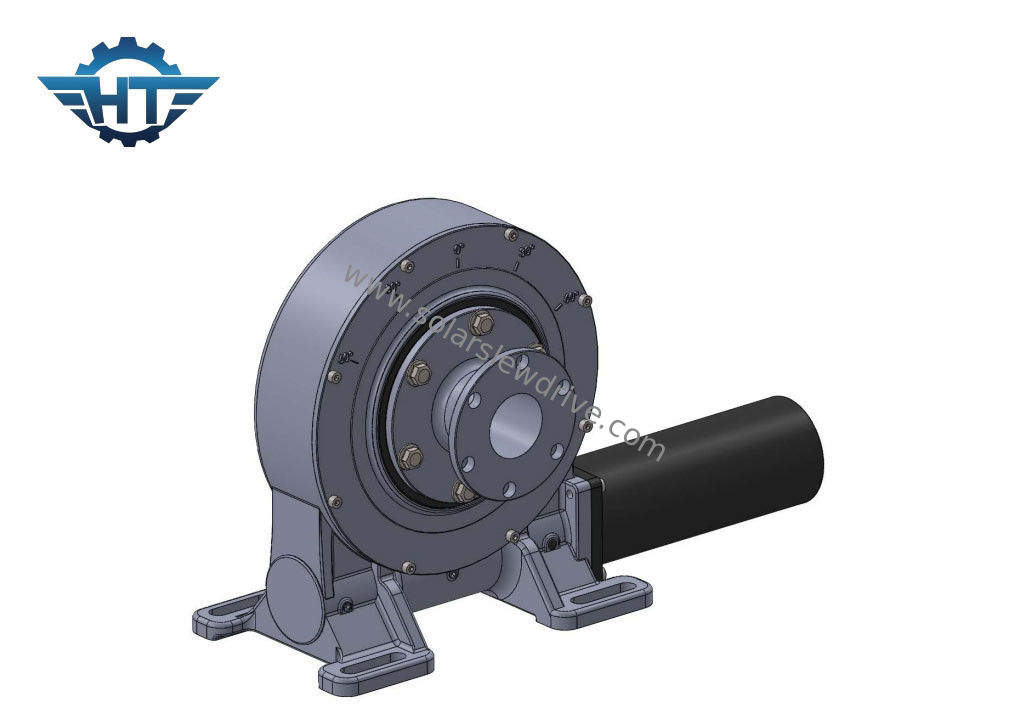

Dọc một trục Worm Bánh răng bao bọc trong nhà Ổ đĩa cho máy theo dõi PV
Mô tả ổ Worm Gear Slewing Drive
Để đáp ứng khả năng quay của cơ cấu quay tương đối, bạn có thể thiết kế vị trí lắp đặt thiết bị song song với mặt đất hoặc có độ nghiêng vài độ.Hộp giảm tốc truyền động quay ngang kiểu nhà kín được lắp ráp bằng đế kiểu nhà, bánh răng quay, con sâu và các bộ phận hỗ trợ.Nó có thể sử dụng động cơ điện hoặc động cơ thủy lực làm nguồn điện đầu vào để dẫn động bộ giảm tốc quay theo chiều kim đồng hồ và ngược chiều kim đồng hồ.Vì ổ trục quay được sử dụng làm thành phần thiết kế chính nên thiết bị có mômen lật và lực dọc trục mạnh.So với bộ giảm tốc có cùng thông số, thiết bị có kích thước nhỏ gọn, dễ dàng lắp đặt và bảo dưỡng.
Bảng dữ liệu truyền động quay vòng VE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Đúng | 251 |
Các ứng dụng
Nhờ khả năng chịu tải cao, vòng bi vòng quay có thể được sử dụng cho nhiều ứng dụng.Các lĩnh vực triển khai bao gồm từ máy xúc và cần cẩu, khai thác lộ thiên và tuabin gió, năng lượng mặt trời đến ăng ten.
