Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE5 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Tỉ số truyền: | 37: 1 | Gõ phím: | Gửi kèm |
---|---|---|---|
Ứng dụng: | Máy xây dựng mô-men xoắn cao | Người lái xe: | Động cơ thủy lực |
Lớp IP: | IP66 | Màu sắc: | như yêu cầu |
Hiệu quả: | 40% | Phản ứng dữ dội: | 0,1 ° |
Điểm nổi bật: | Bộ truyền động tay đòn thủy lực Worm,Bộ truyền động tay đòn thủy lực cho máy xây dựng,Bộ truyền động tay đòn thủy lực mô-men xoắn cao |

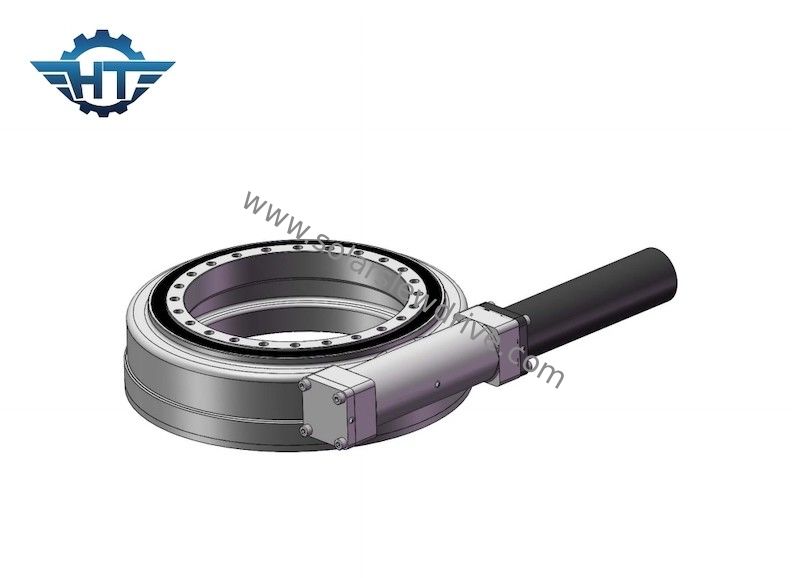

Truyền động quay vòng thủy lực Worm bánh răng cho máy xây dựng mô-men xoắn cao
Mô tả truyền động quay tay thủy lực Worm Gears
Trong công nghiệp, có rất nhiều model ổ quay với các dòng máy khác nhau.Bộ truyện SE là một thể loại thông thường.Dòng bộ truyền động quay vòng này thường có thiết kế đi kèm với chi phí thấp với phớt môi, cụm vòng quay, xoay 360 độ và bộ bánh răng tự khóa.Một số mẫu xe có thiết kế bánh răng sâu kép để tăng khả năng mô-men xoắn.Hơn nữa, thiết bị cũng có thể đáp ứng các yêu cầu ứng dụng trong môi trường có độ ẩm cao, không dễ bị ảnh hưởng bởi thời tiết ẩm ướt, thậm chí mưa lớn.
Ngoài ra, truyền động quay vòng SE sử dụng công nghệ truyền động sâu đồng hồ cát và áp dụng cấu trúc sâu đồng hồ cát tiếp xúc nhiều bánh răng với khả năng chống va đập tốt, phù hợp cho các ứng dụng chính xác hơn để đạt được mô-men xoắn bánh răng tối đa và vòng quay ổn định nhất.Một ổ đĩa xích đu tiêu chuẩn được trang bị một vỏ mở và một con sâu đồng hồ cát tự khóa.Khi nguồn điện đầu vào được đưa trở lại trung tính, con sâu sẽ khóa tải tại chỗ mà không có bất kỳ sự hãm bên ngoài nào.Thiết kế này làm cho bộ truyền động quay vòng SE trở thành một giải pháp lý tưởng để khớp chuyển động quay tương đối của hai đối tượng.
Các thông số hiệu suất của dòng SE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Giữ mô-men xoắn | Tải dọc trục | Tải xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | Nm | kN | kN | bằng | Đúng | Kilôgam | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Đúng | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Đúng | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Đúng | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 182 |
Thuận lợi
1. Sử dụng phớt dầu khung để tránh rò rỉ dầu hiệu quả
2. Kích thước lắp được thiết kế có thể phù hợp với nhiều ứng dụng.
3. Bảo trì dễ dàng
4. Áp dụng cấu trúc bánh răng sâu có khả năng bám dính và mô-men xoắn mạnh mẽ
