Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | Tỉ số truyền: | 57: 1 |
---|---|---|---|
Đầu ra mô-men xoắn: | 5060 Nm | Giữ mô-men xoắn: | 40 kNm |
Mô-men xoắn nghiêng: | 5 kNm | Mô hình: | VE7 |
Nguồn gốc: | Trung Quốc | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
Điểm nổi bật: | Hộp số truyền động trục đơn,Hộp số truyền động quay cho hệ thống theo dõi năng lượng mặt trời,Hộp giảm tốc hộp số truyền động dạng xoắn |

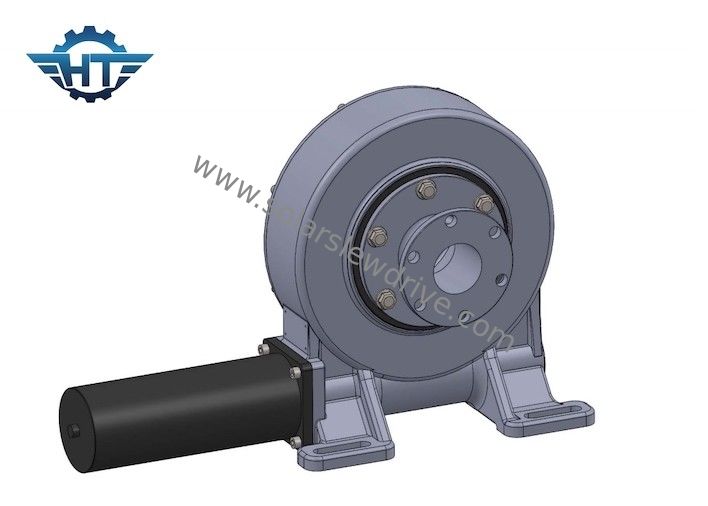

Bộ giảm tốc hộp số giun một trục thẳng đứng VE7 cho hệ thống theo dõi năng lượng mặt trời
Mô tả Hộp số Trục đơn
Bộ truyền động quay vòng VE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời trục PV, STP, CSP.Chúng tôi cũng có nhiều loại truyền động quay vòng được sử dụng rộng rãi cho các ứng dụng xây dựng, chẳng hạn như cần cẩu xe tải, xe nâng hàng, bàn xoay, máy móc cảng, xe mô-đun, hệ thống năng lượng gió nhỏ và thông tin liên lạc vệ tinh, máy vận chuyển tải nặng, thiết bị kiểm tra cầu, nền tảng làm việc kính thiên văn , yêu cầu về máy quay rổ, cần trục du thuyền, máy trộn xi măng, máy xúc, v.v. Chúng tôi cũng có thể cung cấp nhiều kích cỡ động cơ thủy lực, động cơ DC, động cơ bước và động cơ servo để phù hợp với bộ truyền động quay.Sản phẩm của chúng tôi đã được xuất khẩu sang khắp nơi trên thế giới.
Bảng thông số kỹ thuật của VE Slewing Drive
Mô hình |
Tỉ lệ |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (Nm) |
Mô-men xoắn giữ (Nm) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Hiệu quả |
Độ chính xác (°) |
Tự khóa |
Trọng lượng (kg) |
3 " |
31: 1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0.1 |
Đúng |
12 |
5 " |
37: 1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0.1 |
Đúng |
18 |
7 " |
57: 1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0.1 |
Đúng |
32 |
số 8" |
51: 1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0.1 |
Đúng |
28 |
9 " |
61: 1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0.1 |
Đúng |
52 |
12 " |
78: 1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
Đúng |
65 |
14 " |
85: 1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
Đúng |
88 |
17 " |
102: 1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
Đúng |
135 |
21 " |
125: 1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
Đúng |
192 |
25 " |
150: 1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
Đúng |
251 |
hướng dẫn cài đặt
Cài đặt ngang & Cài đặt dọc, xem hình dưới đây.
Hướng dẫn truyền động quay vòng đơn có thể đạt được hệ thống truyền động quay vòng trục kép.
Một ổ quay trục kép có thể đạt được hệ thống truyền động quay vòng hai trục.
Một bộ truyền động quay vòng với một bộ truyền động tuyến tính cũng có thể đạt được bộ truyền động quay vòng trục kép.
Bao bì & Vận chuyển của chúng tôi
Tất cả các ổ quay sẽ được đóng gói bằng hộp gỗ không bay hơi.
Hỗ trợ vận chuyển đường biển, đường hàng không, đường bộ và chuyển phát nhanh như TNT, DHL, UPS, EMS, Fedex, vv cho vận chuyển hàng mẫu và hàng nhỏ.
