Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Ứng dụng: | Máy theo dõi năng lượng mặt trời một trục ngang |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức tối đa: | 5060 Nm |
| Giữ mô-men xoắn: | 40.000 Nm | Mô-men xoắn nghiêng: | 5.000 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Điểm nổi bật: | Hộp số truyền động thanh mảnh cho máy theo dõi năng lượng mặt trời nằm ngang,Hộp số truyền động trục đơn 50 triệu,Hộp số truyền động kiểu dáng phong bì |
||

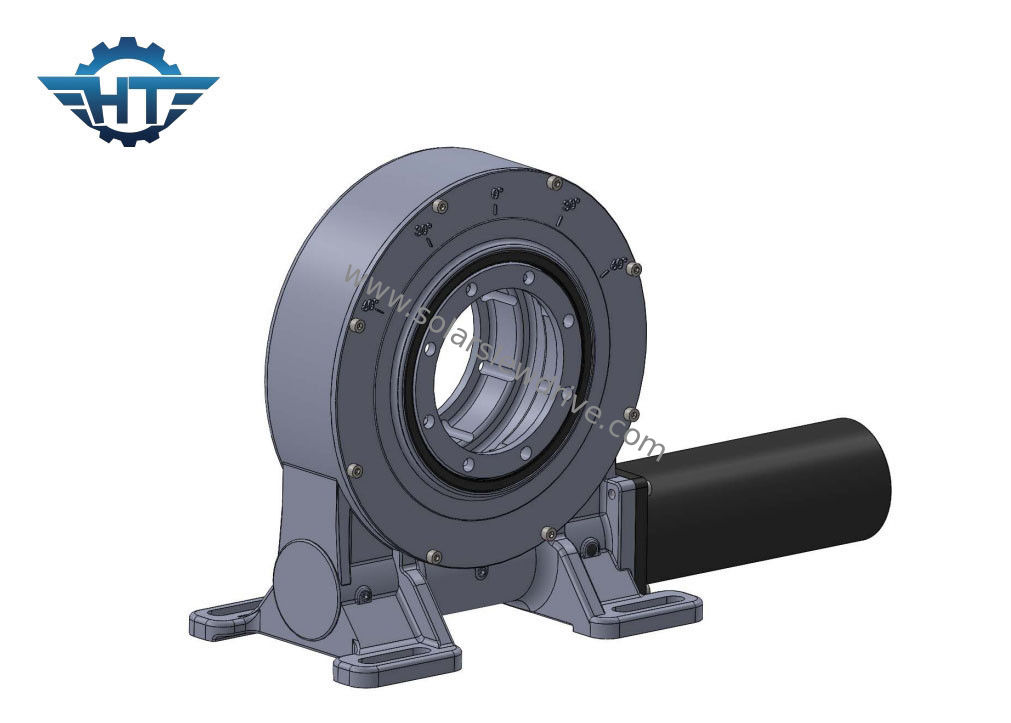

Hộp số kiểu dáng phong bì thẳng đứng 9 inch cho máy theo dõi năng lượng mặt trời một trục nằm ngang
Mô tả Hộp số Kiểu dáng Phong bì Dọc
Bộ truyền động quay vòng của chúng tôi có thể đồng thời chịu các tác động của lực dọc trục, lực hướng tâm và mô men nghiêng, vì thành phần cốt lõi của bộ truyền động quay vòng sử dụng lớp bọc ngoài và tiếp xúc nhiều răng.So với các sản phẩm quay tay truyền thống, sản phẩm của chúng tôi có đặc điểm là lắp đặt đơn giản, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ cao hơn.
Theo độ mở của cơ cấu truyền động quay vòng, truyền động quay vòng có thể được chia thành loại mở và loại đóng.Thông thường, kết cấu kiểu mở hầu hết được sử dụng trong các ứng dụng có môi trường quá khắc nghiệt và chu kỳ bảo trì, bảo dưỡng ngắn, còn kết cấu kiểu hở thì tiện lợi hơn cho các bộ phận.kiểm tra, bảo trì và bảo dưỡng, và thay thế thuận tiện hơn.Mặt khác, ở những nơi điều kiện môi trường không thay đổi nhiều và mức độ ô nhiễm môi trường dưới mức trung bình, kết cấu khép kín có thể cung cấp vòng đời bảo trì lâu hơn.
Thông số kỹ thuật của VE quay tay lái xe
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Bảng chú giải thuật ngữ các tham số chính
Mô-men xoắn nghiêng:Mô-men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn mô-men nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm:Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải dọc trục:Tải trọng song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, thì mômen xoắn cực đại đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.
Tự khóa:Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
