Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE5 " |
| Số lượng đặt hàng tối thiểu: | 1 cái |
|---|---|
| Giá bán: | 145~226 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 ngày |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| gõ phím: | Truyền động quay dọc | Động cơ: | Động cơ điện |
|---|---|---|---|
| Tùy chọn kích thước: | 3 ~ 25 inch | lớp áo: | C4, C5 |
| Ứng dụng: | Hệ thống theo dõi gắn kết năng lượng mặt trời | Sự bảo đảm: | 10 năm |
| Màu sắc: | Khách hàng yêu cầu | vòng đời: | 30 năm |
| Điểm nổi bật: | Hộp số quay một trục C5,Hộp số truyền động quay với động cơ điện,Hộp số quay để theo dõi lắp PV |
||

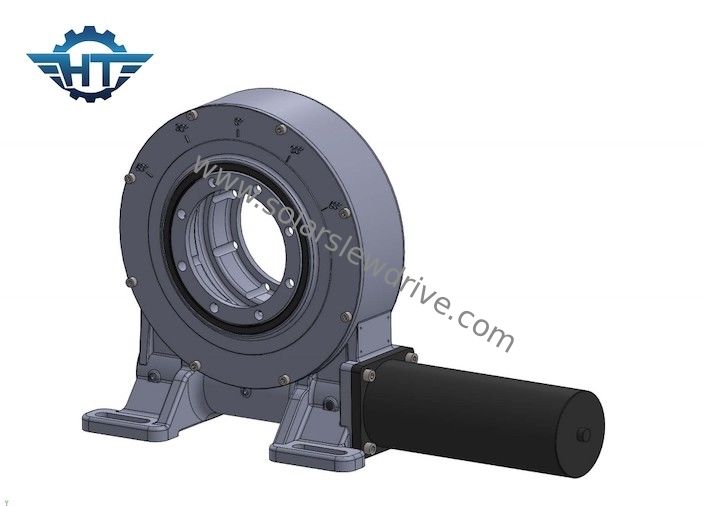

Hộp số truyền động trục đơn với động cơ điện cho hệ thống theo dõi gắn PV
Hộp số truyền động SlewSự miêu tả
Thiết bị truyền động quay còn được gọi là hộp giảm tốc quay, hộp giảm tốc bánh răng, hộp giảm tốc mâm quay, cơ cấu quay, cặp truyền động quay.Tất cả chúng đều sử dụng ổ trục quay làm ổ trục chính, và nguồn ổ đĩa phụ sử dụng bánh răng hoặc con sâu làm bộ phận dẫn động, để thực hiện các chức năng giảm tốc và quay toàn phần.Thành phần của bộ truyền động quay vòng chủ yếu bao gồm bánh răng (hoặc con sâu), vòng bi quay vòng, động cơ, vỏ và đế.Về cơ bản, ổ quay có thể được chia thành ổ quay ổ giun đơn, ổ quay ổ kép và các loại ổ quay đặc biệt.
Các thông số hiệu suất của ổ đĩa dọc
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | bằng | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Đúng | 244 kg |
Cấu trúc của nó sử dụng sâu bao bọc và bánh răng bề mặt răng cứng, có thể được áp dụng cho các trường hợp tốc độ thấp và mô-men xoắn cao;nó được sử dụng rộng rãi trong hệ thống theo dõi sản xuất điện năng lượng mặt trời.Để áp dụng nó trong lĩnh vực kỹ thuật, nhiều nhà sản xuất đã phát triển cấu trúc của bánh răng và áp dụng nó ở tốc độ cao.
