Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Hộp giảm tốc quay: | VE5 " |
---|---|---|---|
Tỉ số truyền: | 37: 1 | Ứng dụng: | Theo dõi năng lượng mặt trời |
Động cơ: | động cơ bánh răng điện | Sự bảo đảm: | 10 năm |
giấy chứng nhận: | ISO9001, CE | Chu kỳ nhiệm vụ: | 30 năm |
Điểm nổi bật: | động cơ điện hộp số Slew Gearbox,42CrMo Slew Drive Gearbox,Slew Gearbox cho hệ thống theo dõi năng lượng mặt trời |

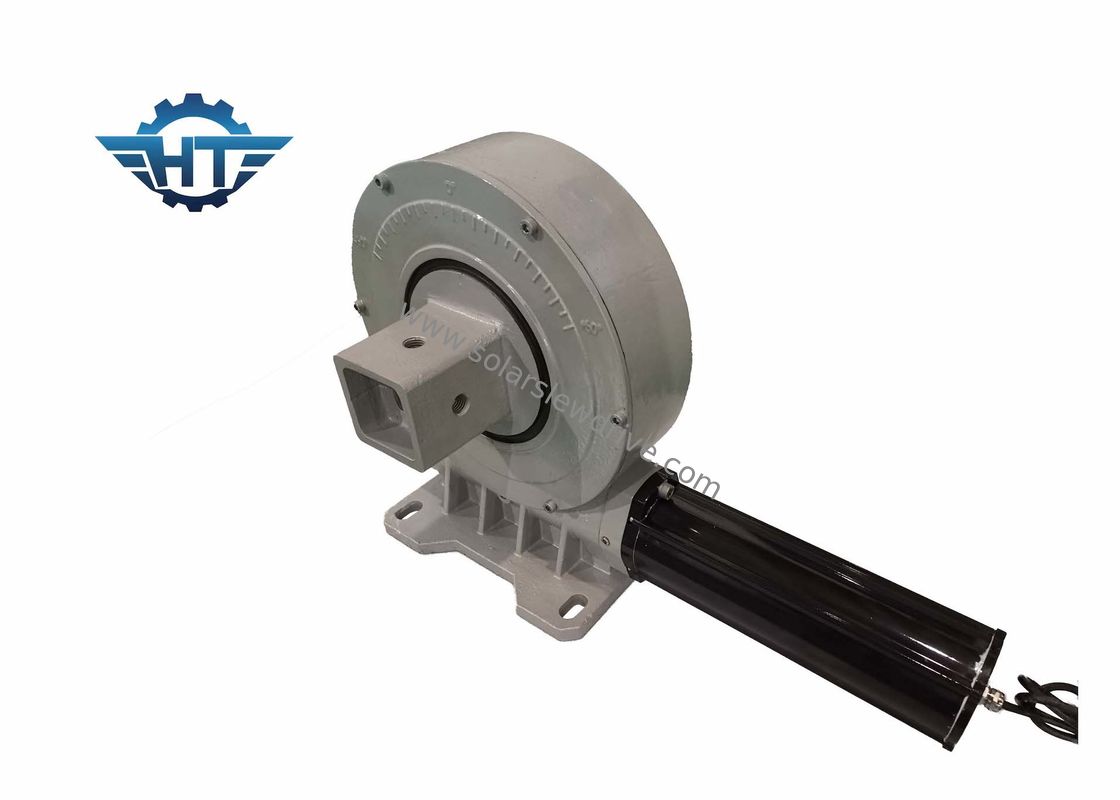

Hộp số truyền động nhỏ theo chiều dọc cho hệ thống theo dõi năng lượng mặt trời
Hộp số truyền động nhỏSự miêu tả
Thiết bị truyền động quay vòng là một cơ cấu truyền động giảm tốc quay vòng theo chu vi tích hợp một nguồn năng lượng truyền động.Nó sử dụng một ổ trục quay như một bộ truyền động và một phần đính kèm cơ chế.Vòng còn lại được sử dụng như một bộ phận truyền động và cơ sở kết nối cho bộ phận làm việc được dẫn động, để bản thân ổ trục quay là một kết nối quay vòng toàn chu vi và nguồn động lực và ổ đĩa chính được định cấu hình hiệu quả.Đây là cơ cấu truyền động giảm tốc đa năng tích hợp các chức năng quay, giảm tốc và dẫn động, đồng thời có cấu tạo đơn giản, thuận tiện trong chế tạo và bảo dưỡng.
Các thông số hoạt động của dòng VE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | bằng | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13 |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28 |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 |
Các ứng dụng
Thiết bị truyền động quay vòng có thể được sử dụng trong bất kỳ trường hợp nào yêu cầu quay toàn bộ và yêu cầu tốc độ thay đổi.Khi cần truyền lực mô-men xoắn lớn, truyền chuyển động có độ chính xác cao hoặc lựa chọn cơ cấu có yêu cầu cao về kết cấu thân xe nhỏ gọn và tích hợp, thì Bộ truyền động quay vòng là giải pháp tốt nhất.
Các ứng dụng phổ biến hơn nói chung là máy móc xây dựng và kỹ thuật, cũng như năng lượng mặt trời, năng lượng gió và các máy móc theo dõi tự động dài hạn khác nhau.
