Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE5 |
| Số lượng đặt hàng tối thiểu: | 1 máy tính |
|---|---|
| Giá bán: | 145~226 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 ngày |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| Loại: | Bánh răng giun đơn | Vật tư: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Đơn xin: | Hệ thống điện mặt trời | Field Life: | 30 năm |
| màu sắc: | như yêu cầu | Kích cỡ: | 3 inch đến 25 inch |
| Động cơ: | 24V / 12V / 48V | tính năng: | Tuổi thọ cao và tự khóa |
| Điểm nổi bật: | Truyền động quay vòng điện kép,truyền động điện trục đơn,truyền động quay bánh răng sâu kép Enveloping |
||
Thiết kế bánh răng giun kép Thiết kế bánh răng xoắn cho máy theo dõi năng lượng mặt trời một trục nằm ngang
Double Enveloping Worm Slewing Drive
Slew Drive, thường được gọi là ổ sâu, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm bánh răng, ổ sâu, đế, tấm trên và vỏ hoàn toàn được bao bọc.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc động cơ điện 12V / 24V / 48V, hộp số hành tinh.

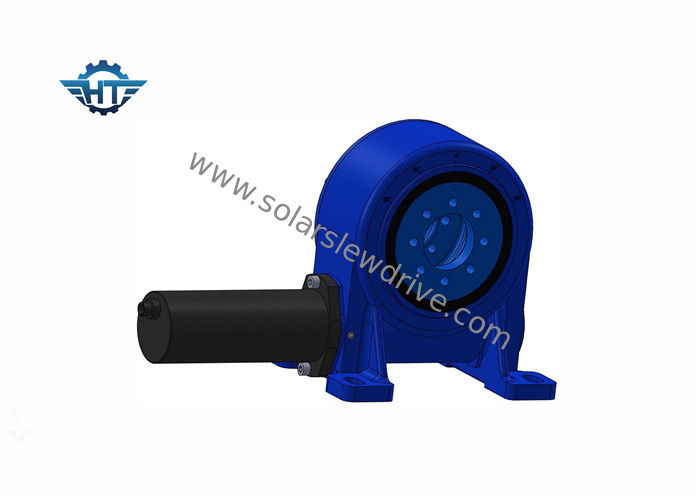

Bộ truyền động quay vòng VE5 với động cơ bánh răng 24VDC
Đặc trưng
Xoay 360 độ
Kết nối động cơ truyền động từ bên trái hoặc bên phải
Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng
Dầu mỡ đã được đổ đầy trước khi xuất xưởng
Cài đặt đơn giản và bảo trì thấp
Sử dụng không gian hợp lý
Bánh răng tự khóa;do đó phanh là không cần thiết
Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
Mô-men xoắn nghiêng cao, thích hợp để lắp đặt theo phương ngang
Các thông số hiệu suất truyền động dọc bánh răng Worm Gear
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
