Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 |
| Số lượng đặt hàng tối thiểu: | 1 máy tính |
|---|---|
| Giá bán: | 200~380 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 ngày |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| Loại: | Worm And Spur Gear Slewing Drive | Vật tư: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Đơn xin: | Hệ thống theo dõi bảng điều khiển năng lượng mặt trời | Sự bảo đảm: | 5 ~ 10 năm |
| màu sắc: | theo yêu cầu | Kích cỡ: | 3 ~ 25 inch |
| Động cơ: | 24VDC / 12VDC / 48VDC / 220VAC | tính năng: | Sống thọ |
| Điểm nổi bật: | ổ đĩa quay vòng của sun tracker,ổ quay của động cơ giảm tốc,ổ trục quay của sun tracker |
||

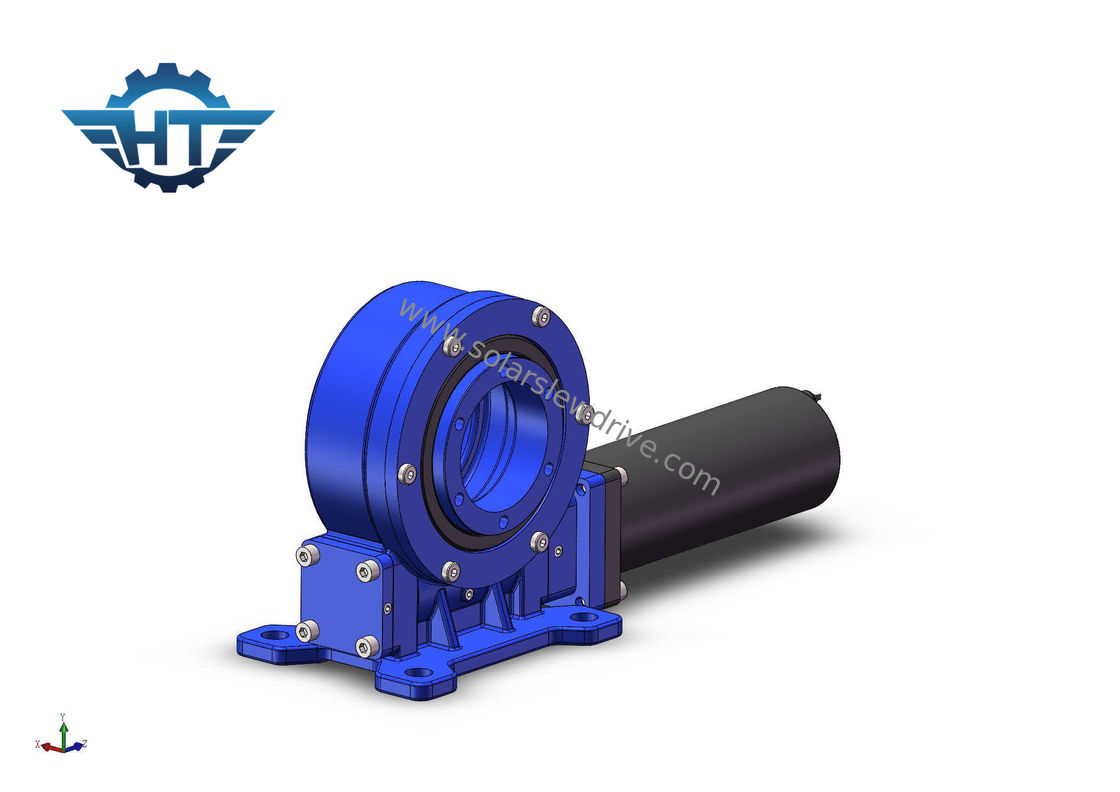

Hệ thống truyền động quay vòng VE9 với động cơ giảm tốc cho hệ thống theo dõi năng lượng mặt trời của Sun Tracker
Mô tả ổ Worm và Gear Slew Drive
Bộ truyền động quay vòng dòng VE vớihộp giảm tốc hành tinhcác ứng dụng chủ yếu cho hệ thống theo dõi năng lượng mặt trời bao gồm hệ thống theo dõi mặt trời đơn, hệ thống theo dõi mặt trời trục kép, các ứng dụng công nghiệp như cần trục tời, xe trượt tuyếtcầu trục boong, thiết kế tời cầu trục, ổ quay máy xúc.
Của chúng tôi hộp số giảm tốc hành tinh độc đáo hộp số quay vòng nguyên lý làm việc truyền động tự làm cho năng lượng mặt trờitracker chịu tải trọng hướng tâm lớn do mô-men xoắn được phân bổ tương xứng.Hơn nữa, bộ truyền động quay vòng của chúng tôi có cấu hình động cơ thủy lực.We có tất cả các loạt phim kích thước hộp số đáp ứng nhu cầu khác nhau của khách hàng.
Đặc trưng
1. Xoay ± 60 °, dừng cứng bên trong để đảm bảo an toàn hệ thống
2. Kết nối động cơ lái xe từ bên trái hoặc bên phải
3. Khe hở đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng, không cần phải điều chỉnh khi lắp đặt
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Thiết kế nhỏ gọn và tiết kiệm không gian
6. Hộp số tự khóa, không cần phanh
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
Các thông số hiệu suất truyền động quay dọc theo sê-ri
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Các ứng dụng
Ổ đĩa quay được sử dụng trên khắp thế giới.Các lĩnh vực ứng dụng bao gồm:
Truyền lực lái trong các bánh răng di chuyển của cầu trục và các máy vận chuyển hạng nặng, trong bệ nâng, trong bộ kẹp, kẹp và các thiết bị quay khác trong lĩnh vực máy xây dựng.
Hệ thống theo dõi năng lượng mặt trời
Năng lượng gió
Chén đĩa
Ăng-ten vệ tinh, v.v.
