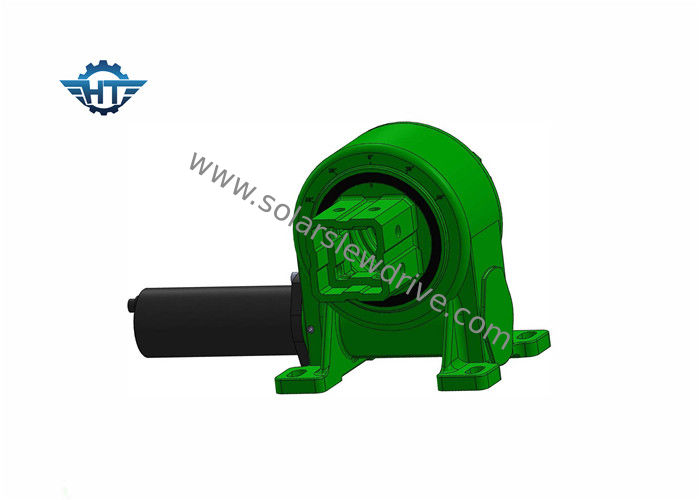

Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời

Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời

  • Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời
  • Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời
Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE9
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Loại: Lái xe trượt tuyết Nguồn gốc: Thường Châu, Trung Quốc (đại lục)
Động cơ: Động cơ DC không chổi than Tính năng: Hoàn toàn được bao bọc
Vật tư: 42CrMo hoặc 50Mn Sự bảo đảm: 5 ~ 10 năm
Kích cỡ: 3 inch đến 25 inch Đơn xin: Hệ thống điện mặt trời
Điểm nổi bật:

VE9 Hộp số truyền động quay vòng nhỏ gọn

,

hộp số truyền động quay vòng 24V Giảm tốc

,

hộp số truyền động quay vòng năng lượng mặt trời

VE9 Hộp số Worm nhỏ gọn Truyền động bằng tay với Bộ giảm tốc hộp số 24V cho năng lượng mặt trời



Đồng hồ cát Worm bánh răng Slew Drive Mô tả



Truyền động quay vòng được thiết kế để xử lý tải trọng hướng tâm hoặc hướng trục bằng cách sử dụng mô-men quay cao.Thiết bị cho khai thác mỏ, xây dựng, gia công kim loại, năng lượng mặt trời PV, năng lượng mặt trời tập trung và các ứng dụng khác đòi hỏi sức bền liên tục kết hợp với độ chính xác không lỗi sử dụng công nghệ quay vòng để đảm bảo an toàn và chính xác.



Bộ truyền động quay một trục được sử dụng trong hệ thống theo dõi trục đơn phẳng, mà khung là hệ thống theo dõi theo hướng đông - tây, sắp xếp theo hướng bắc nam.Theo thuật toán thiên văn, bộ truyền động quay vòng được điều khiển bởi động cơ sẽ chịu mô-men xoắn cao để dẫn động toàn bộ hệ thống, do đó hệ thống có thể theo dõi phương vị của mặt trời, càng xa càng tốt để cải thiện mặt trời trên bề mặt của mô-đun quang điện chiếu xạ , và do đó tăng khả năng phát điện.



Điều này chủ yếu dựa trên nguyên lý thiết kế của hệ thống theo dõi, do tác động của chuyển động quay của trái đất, đối với một vị trí cố định trên Trái đất, chu kỳ mặt trời quanh năm, góc chiếu sáng của nó cũng liên tục thay đổi.Hệ thống theo dõi năng lượng mặt trời được lắp đặt để giữ cho các tấm pin mặt trời theo dõi mặt trời và tăng lượng bức xạ mặt trời nhận được bởi các mảng quang điện, do đó tăng công suất tổng thể của hệ thống phát điện quang điện mặt trời.



VE Worm Hộp số Slew Drive Dữ liệu kỹ thuật



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 Đúng 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 Đúng 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 Đúng 32
số 8" 51: 1 2250 11200 20400 50 80 40% ≤0,1 Đúng 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 Đúng 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0,1 Đúng 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 Đúng 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0,1 Đúng 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 Đúng 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 Đúng 251



Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời 0



Dữ liệu động cơ



Điện áp định mức V / DC: 24vdc

Tốc độ không tải RPM: 1200 ± 10%

Dòng không tải A: <0,1 A

Mô-men xoắn định mức NM: 0,12

Tốc độ RPM: 800 ± 10%

Dòng tải A: < 1A

Công suất định mức W: < 10W



Tham số đầu ra bánh răng:

Tỷ lệ tốc độ: 399: 1

Mô-men xoắn đầu ra định mức NM: 32

Tốc độ đầu ra RPM: 2 ± 0,5



Đầu ra hội trường: 2

Loại sảnh: 40F / 39

Điện áp đầu vào Hall V: 5 ~ 24



Xác định dây:

1. Màu đỏ dày: Động cơ +

2. Đen dày: Động cơ -

3. Màu xanh lá cây vàng: GND

4. Màu vàng mỏng: sảnh B

5. Mỏng đỏ: hội trường + 24V

6. Mỏng đen: hội trường GND

7. Xanh mỏng: sảnh A



Kích thước

Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời 1Hộp giảm tốc 24V VE9 Hộp số truyền động kiểu dáng nhỏ gọn cho năng lượng mặt trời 2
