Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | 7 inch |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật tư: | 50 triệu, 42CrMo | Mô hình: | Worm Gear 7 inch |
|---|---|---|---|
| Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
| Chính xác: | ＜ 0,1 độ | Tài xế: | Điện / Thủy lực / Servo |
| Màu sắc: | Màu xám bạc | Nguồn gốc: | Thường Châu, Trung Quốc |
| Điểm nổi bật: | Bộ truyền động quay đồng hồ cát 7 inch,máng parabol Bộ truyền động đồng hồ cát,bộ truyền động đồng hồ cát Worm Zero Backlash Slew Drive |
||

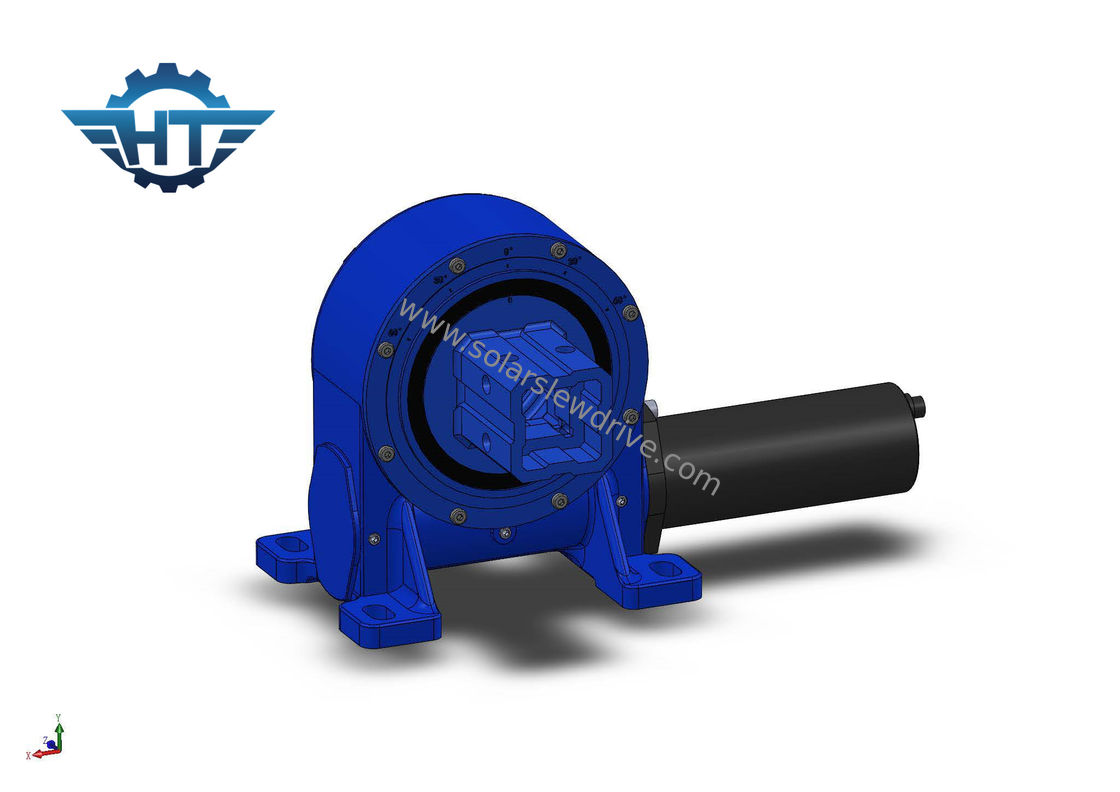

Zero Backlash Slew Drive với Đồng hồ cát Worm cho Parabol và Máng
Zero Backlash Worm Gear Slewing Drive Mô tả
Bộ truyền động quay vòng bánh răng côn trùng không phản ứng dữ dội chủ yếu được sử dụng trong ứng dụng CSP như hình parabol hoặc máng, nó là một loại hệ thống ngưng tụ nhiệt có thể hấp thụ nhiệt thành một chất hóa học nhất định và truyền nhiệt thành điện.
Tên sản phẩm: VE7
Tốc độ đầu ra bình thường: 0,03RPM
Mô-men xoắn đầu ra bình thường: 7320 Nm
Mô-men xoắn đầu ra tối đa: 10980 Nm
Mô-men xoắn nghiêng: 8 kN.m
Mô-men xoắn giữ: 39 kN.m
Tải trọng dọc trục tĩnh: 30 kN
Tải trọng hướng tâm tĩnh: 100 kN
Tỷ lệ truyền động quay: 51: 1
Giải phóng mặt bằng: ＜ ＝ 0,15 °
IP (Lớp): 66
Hiệu quả: 40%
Nhiệt độ: -40 ℃ đến + 120 ℃
Dữ liệu hiệu suất động cơ giảm tốc
Điện áp định mức: 24 VDC
Bình thường hiện tại: <7,5A
Công suất đầu ra: 126 W
Tốc độ đầu ra: 1,6 RPM
Mô-men xoắn đầu ra: 359 Nm
Mô-men xoắn đầu ra tối đa: 538 Nm
Tiếng ồn: <65 dB
Thuận lợi
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải,
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
Zero Backlash Worm Gear Thông số kỹ thuật truyền động quay dọc
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Phạm vi ứng dụng
Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.
