Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Loại: | Bánh răng giun đơn | Vật tư: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Đơn xin: | Hệ thống điện mặt trời | Field Life: | 30 năm |
Màu sắc: | Như yêu cầu | Kích cỡ: | 3 inch đến 25 inch |
Động cơ: | 24V / 12V / 48V | Tính năng: | Tuổi thọ cao và tự khóa |
Điểm nổi bật: | Ổ đĩa năng lượng mặt trời chống phản ứng dữ dội,ổ trục quay năng lượng mặt trời trục đơn nằm ngang,ổ trục ổ trục quay 42CRMN |

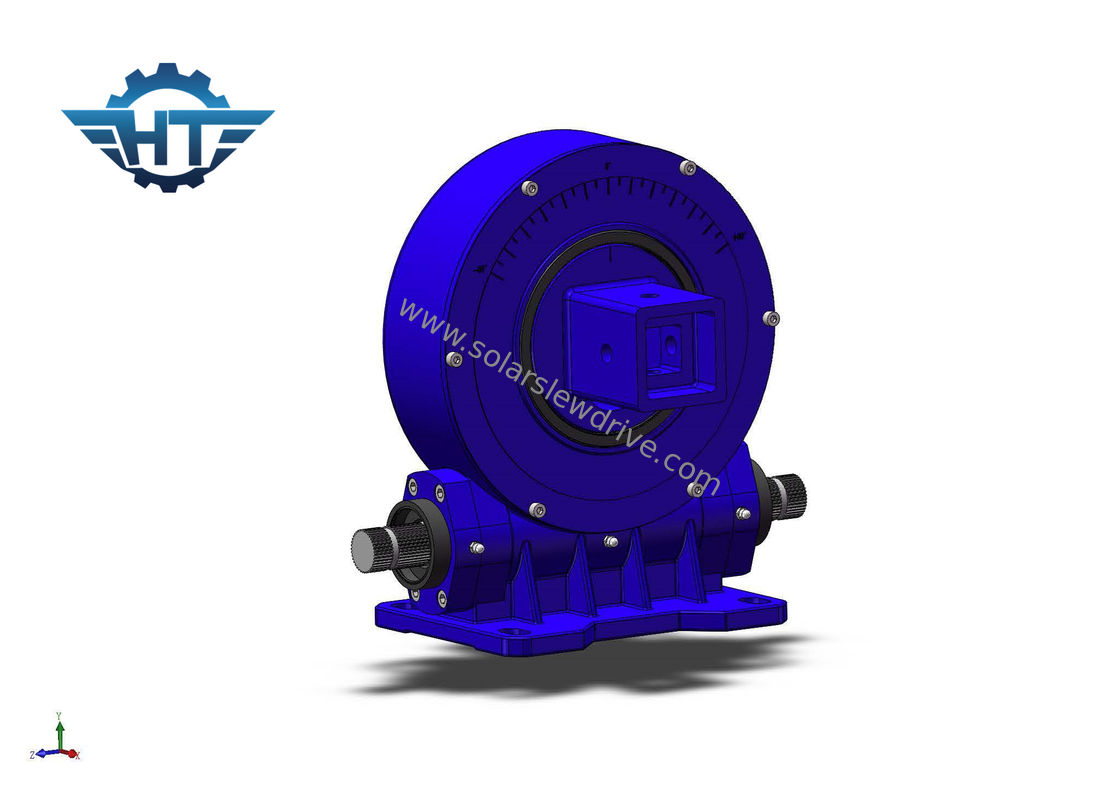

Chống phản ứng dữ dội Worm Gear Ổ đĩa năng lượng mặt trời cho Máy theo dõi năng lượng mặt trời một trục ngang
Worm Drive Gears Slewing DriveDsự miêu tả
Slew Drive, thường được gọi là ổ sâu, là một hệ thống hoàn chỉnh, sẵn sàng để lắp đặt bao gồm bánh răng, ổ sâu, đế, tấm trên và vỏ hoàn toàn được bao bọc.Nó có thể được tùy chỉnh với động cơ thủy lực hoặc động cơ điện 12V / 24V / 48V, hộp số hành tinh.
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
Các thông số hiệu suất truyền động bánh răng Worm bánh răng theo chiều dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
