Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Loại: | Lái xe trượt tuyết | Vật tư: | 42CrMn hoặc 50Mn |
---|---|---|---|
Đơn xin: | Theo dõi năng lượng mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Khách hàng yêu cầu | Kích cỡ: | 3 inch - 25 inch |
Động cơ: | 24V | Field Life: | 30 năm |
Điểm nổi bật: | 25Inch Small Slew Drive,VE5 tùy chỉnh Slew Drive,Solar Tracker tùy chỉnh Slew Drive |

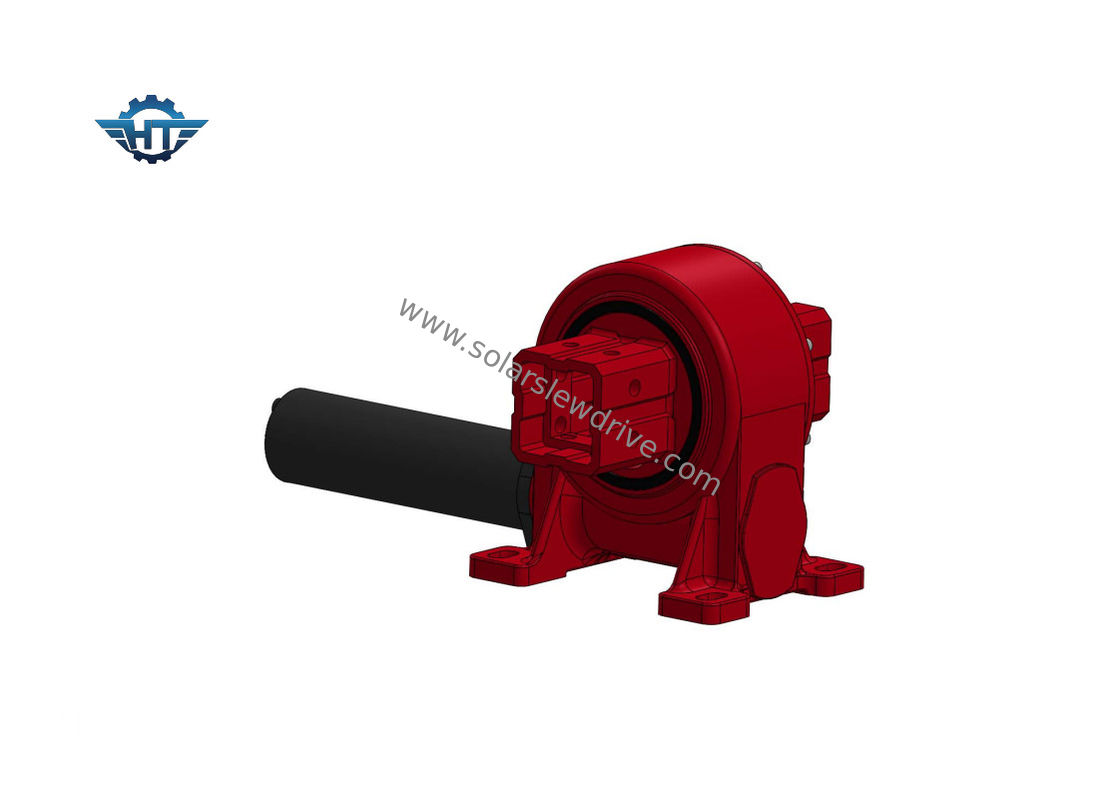

dVE5 Worm Gear Standard Kích thước ổ quay cho hệ thống theo dõi năng lượng mặt trời
Ổ đĩa năng lượng mặt trờiDetập lệnh
Bộ truyền động quay bằng năng lượng mặt trời thường được sử dụng trong hệ thống theo dõi năng lượng mặt trời PV.Nó cũng có thể được sử dụng trong CSP, chẳng hạn như Fresnel, tháp năng lượng mặt trời / heliostat.
Trạm năng lượng mặt trời tập trung Fresnel, nguyên lý hoạt động tương tự như phát điện quang nhiệt kiểu máng, chỉ khác là dùng bình ngưng kết cấu Fresnel thay cho gương.Điều này làm cho nó tương đối rẻ, nhưng hiệu suất cũng giảm tương ứng do hệ thống như vậy chỉ có một vài lần cô đặc, chất lượng hơi nước đun nóng không cao, do đó hiệu suất phát điện hàng năm của toàn hệ thống chỉ đạt khoảng 10%;nhưng do cấu trúc đơn giản của hệ thống và việc sử dụng trực tiếp môi trường truyền nhiệt để tạo ra hơi nước nên chi phí xây dựng và bảo trì cũng tương đối thấp.
Đặc trưng
1. Xoay 360 °
2. Kết nối động cơ ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Tự khóa
6. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
7. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
8. Bảo trì thấp
Biểu đồ hiệu suất truyền động bằng năng lượng mặt trời dòng VE Series
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
