Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật liệu: | 50 triệu, 42CrMo | Worm Gear phản ứng dữ dội: | Dưới 0,1 độ |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 5060 Nm |
Giữ mô-men xoắn: | 40 kNm | Mô-men xoắn nghiêng: | 5 kNm |
Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
Điểm nổi bật: | Độ bền cao Bộ truyền động quay vòng nhỏ,chia lưới bánh răng Truyền động quay vòng nhỏ,truyền động quay vòng bằng năng lượng mặt trời chia lưới bánh răng |

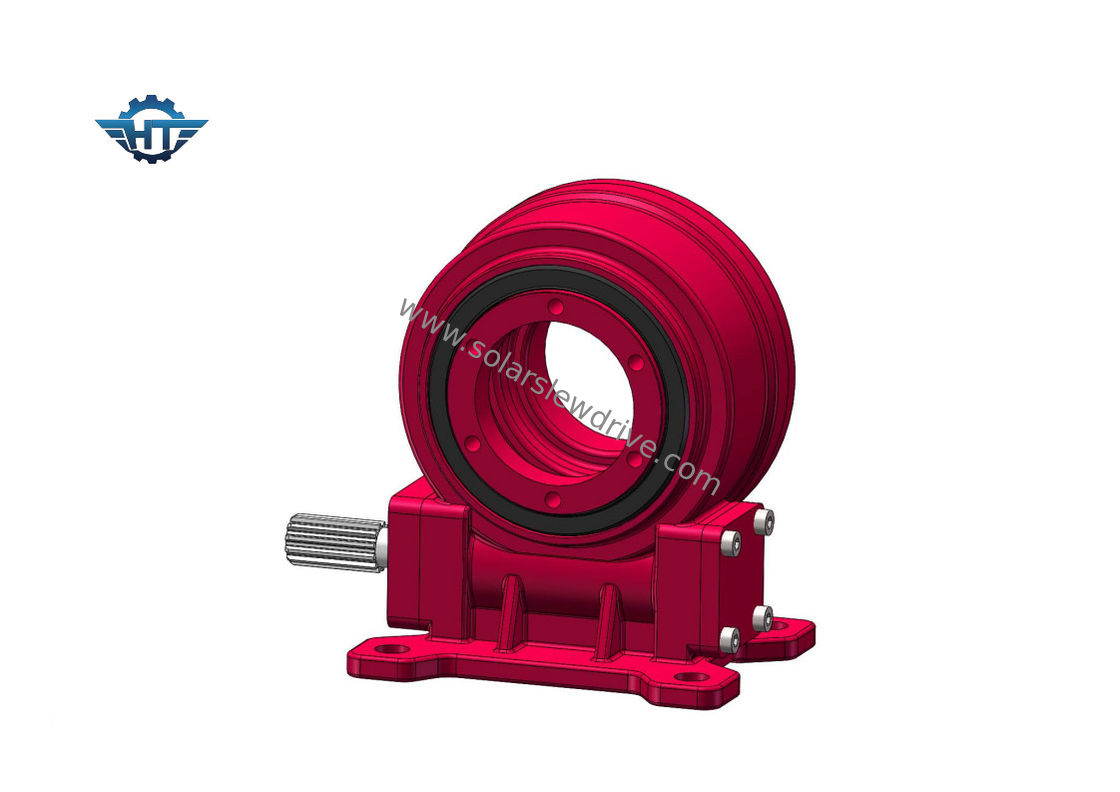

Bánh răng truyền động giun tự khóa, Hộp số truyền động kiểu xoắn VE7 cho máy theo dõi năng lượng mặt trời một trục nằm ngang
Sự miêu tả
Bộ truyền động quay bánh răng sâu của Hangtuo nổi bật với e tốtsự phát triển sâu và chia lưới bánh răng và tiếp xúc nhiều răng làm cho bộ truyền động quay vòng với high dự phòng mô-men xoắn để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời.Nó tự khóa và có thể xoay tối đa ± 65 °.Nếu cần nhiều phạm vi lớn hơn, nó có thể được tùy chỉnh.
Dữ liệu kỹ thuật của VE quay tay lái xe
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Bảng chú giải thuật ngữ các tham số chính
Mô-men xoắn nghiêng:Mô-men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn mô-men nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải dọc trục: Tải trọng song song với trục của ổ trục quay
Giữ mô-men xoắn: Đó là mômen quay ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, thì mômen xoắn cực đại đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.
Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
