| Brand Name: | HangTuo |
| Model Number: | SE5 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

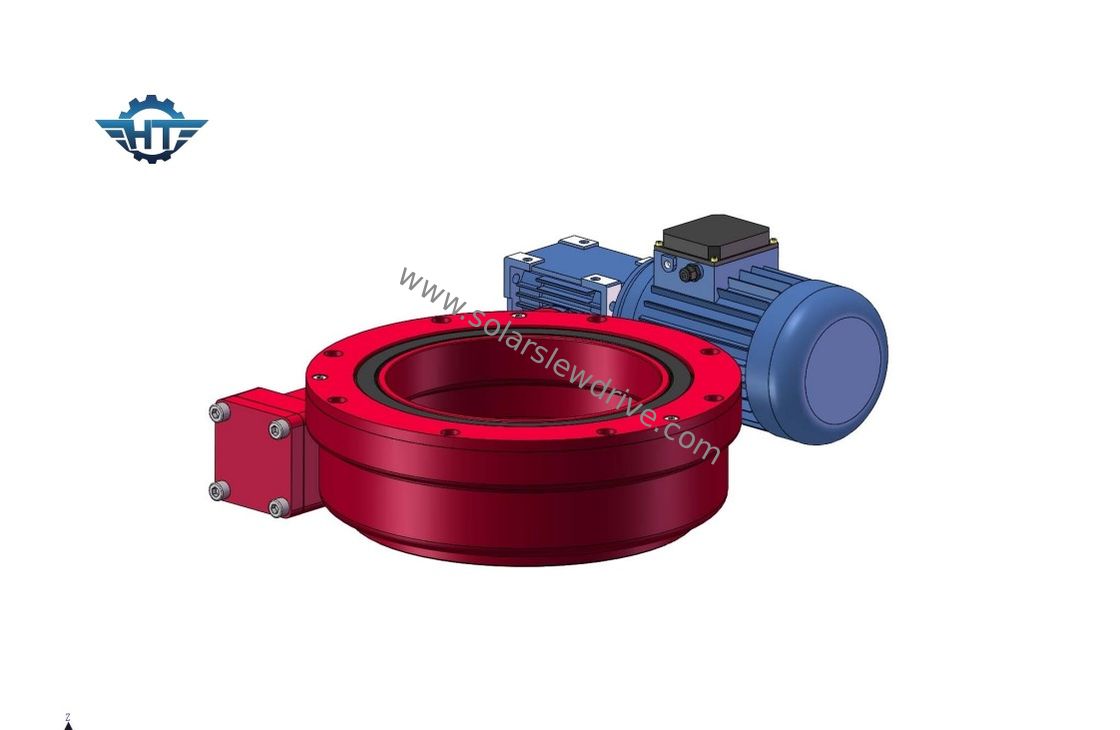

Bộ truyền động quay bánh răng hình giun đơn, tự khóa và cấp IP66 cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Bộ truyền động quay bánh răng sâu bao đơn là một bộ phận được cấu tạo nhỏ gọn bao gồm sâu bao, bánh răng, vỏ, đế, v.v ... Bộ phận này mang lại những ưu điểm của bộ truyền động quay vòng.
Truyền động quay có bánh răng thích hợp cho các ứng dụng yêu cầu quay chậm liên tục hoặc chuyển động và có khả năng xử lý các tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện, động cơ thủy lực, động cơ servo, v.v. cũng như ghép nối toàn bộ hệ thống với thiết bị.Vì tính nhỏ gọn và độ cứng cao, hệ thống truyền động con sâu được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh xe của vận tải biển lớn, bây giờ nó đặc biệt phổ biến rộng rãi trong năng lượng mặt trời.
Thuận lợi
1. Có thể xoay 360 độ
2. Có thể kết nối động cơ lái xe từ bên trái hoặc bên phải
3. Không cần thiết phải điều chỉnh khe hở bánh răng trong quá trình vận hành, nó đã được thiết lập trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
Thông số kỹ thuật của ổ quay SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | đúng | 204 |
