Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE3 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Tỉ số truyền: | 31: 1 ~ 150: 1 | Kiểu: | Bộ truyền động điện |
---|---|---|---|
Nguồn gốc: | Thường Châu, Trung Quốc | Kết cấu: | Worm và bánh răng |
Tuổi thọ: | 30 năm | Màu sắc: | RAL9006 |
Sử dụng: | Máy theo dõi năng lượng mặt trời | Tính năng Bảo vệ: | IP66 |
Điểm nổi bật: | Ổ quay của sâu đồng hồ cát,ổ quay của sâu không phản ứng dữ dội,ổ quay bằng năng lượng mặt trời không có phản ứng dữ dội |

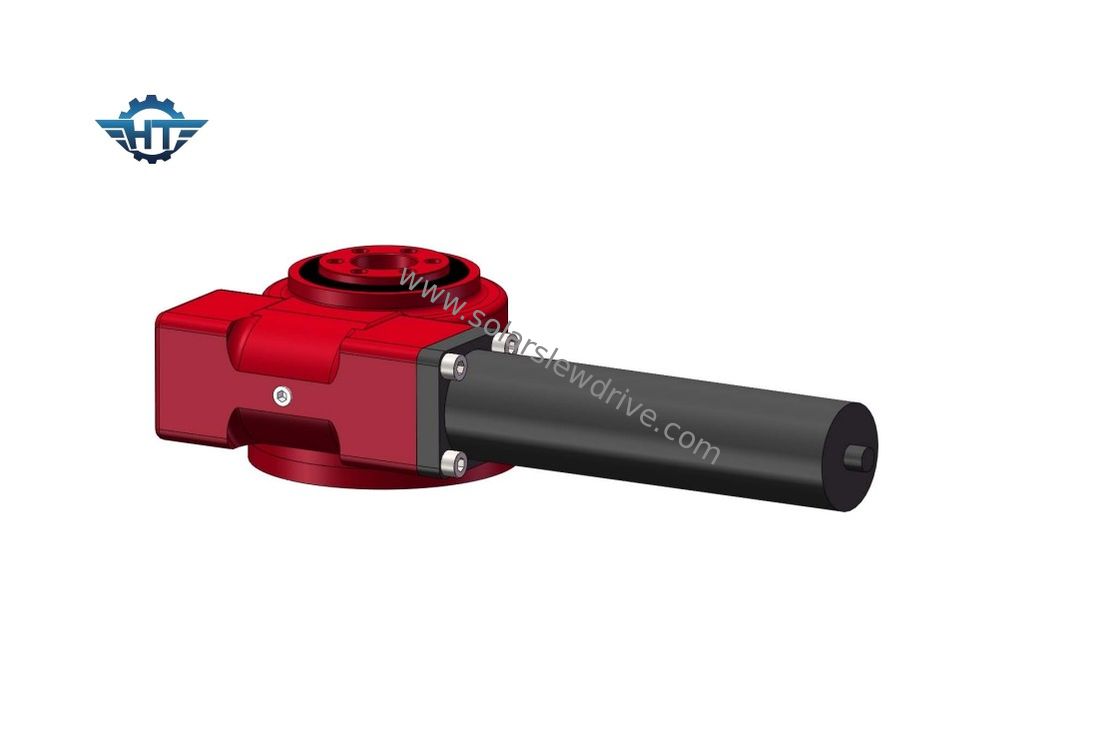

SE3 Zero Backlash Worm Gear, Đồng hồ cát Worm Slew Drive cho hệ thống theo dõi năng lượng mặt trời
Bộ bánh răng giunSự miêu tả
Bộ truyền động quay vòng trục đơn SE là một thành phần quan trọng trong cả hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép.Bên cạnh đó, với khả năng phản ứng dữ dội hoàn hảo và cao, nó cũng có thể được ứng dụng trong hệ thống CSP và CPV, năng lượng gió, ăng ten cần phản ứng dữ dội cao hơn.
Máy theo dõi năng lượng mặt trời một trục là gì
Trình theo dõi một trục định hướng các mô-đun PV dọc theo một trục quay, di chuyển theo chiều ngang từ phía đông về phía tây khi mặt trời di chuyển.Việc di chuyển các mô-đun PV này yêu cầu bộ giảm tốc cung cấp cả mô-men xoắn giữ tải và quay - điều mà chỉ một bộ truyền động quay vòng chuyên dụng cao mới có thể cung cấp.Các bộ truyền động quay vòng được ứng dụng theo công nghệ với sâu đồng hồ cát có thể thu hút nhiều răng hơn trên đường bước của vòng bánh răng, cung cấp sức mạnh, độ bền và hiệu suất tối đa.Điều này đảm bảo thiết bị theo dõi có tuổi thọ trường dài nhất có thể với ít thời gian ngừng hoạt động hoặc chi phí bảo trì nhất.
Là gìBộ theo dõi trục kép
Các bộ theo dõi trục kép quay từ bên này sang bên kia và lên xuống, cho phép theo dõi chính xác hơn chuyển động của mặt trời.Cho rằng chúng sử dụng hai bậc tự do, việc sử dụng các ổ quay mạnh mẽ và mạnh mẽ thậm chí còn quan trọng hơn đối với chức năng đáng tin cậy và liên tục trong lĩnh vực này.
Thông số dòng SE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | đúng | 204 |
Thuận lợi
1. Xoay 360 độ
2. Động cơ truyền động kết nối với bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
