Nhà Sản phẩmỔ đĩa nhỏ

Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ

Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ

  • Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ
  • Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ
Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE5
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~1100/ pc
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Thể loại: Vòng bi nhỏ Trục: Trục đơn
Nguồn gốc: Thường Châu, Trung Quốc Kết cấu: Worm và bạc đạn
Tuổi thọ: 30 năm Màu sắc: RAL9006
Sử dụng: Máy theo dõi năng lượng mặt trời Tính năng Bảo vệ: IP66
Điểm nổi bật:

tấm năng lượng mặt trời Ổ quay nhỏ

,

Ổ quay nhỏ đồng hồ cát

,

Ổ quay mang đồng hồ cát

Đồng hồ cát Worm Gear Slew Drive Slewing Drive Gearbox Hộp số theo dõi năng lượng mặt trời cho bảng năng lượng mặt trời



Mô tả của Worm Gear Enveloping Slewing Drive



Hệ thống truyền động quay ngang trục đơn SE là một thành phần quan trọng cho cả hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép.Bên cạnh đó, nó cũng có thể được ứng dụng trong hệ thống CSP và CPV, năng lượng gió, v.v.



Hệ thống theo dõi một trục

Trình theo dõi một trục định hướng các mô-đun PV dọc theo một trục quay, di chuyển theo chiều ngang từ đông sang tây khi mặt trời di chuyển.Việc di chuyển các mô-đun PV này yêu cầu bộ giảm tốc cung cấp cả mô-men xoắn giữ tải và quay - điều mà chỉ một bộ truyền động quay vòng chuyên dụng cao mới có thể cung cấp.Các bộ truyền động quay vòng được áp dụng theo dõi sử dụng số lượng răng lớn hơn trên đường bước của vòng bánh răng sẽ cung cấp sức mạnh, độ bền và hiệu suất tối đa.Điều này đảm bảo thiết bị theo dõi có tuổi thọ trường dài nhất có thể với ít thời gian ngừng hoạt động hoặc chi phí bảo trì nhất.



Bộ theo dõi trục kép

Các bộ theo dõi trục kép xoay bên này sang bên kia và lên xuống, cho phép theo dõi chính xác hơn chuyển động của mặt trời.Do chúng sử dụng hai bậc tự do, việc sử dụng các ổ quay mạnh mẽ và mạnh mẽ thậm chí còn quan trọng hơn đối với chức năng đáng tin cậy và liên tục trong hiện trường.

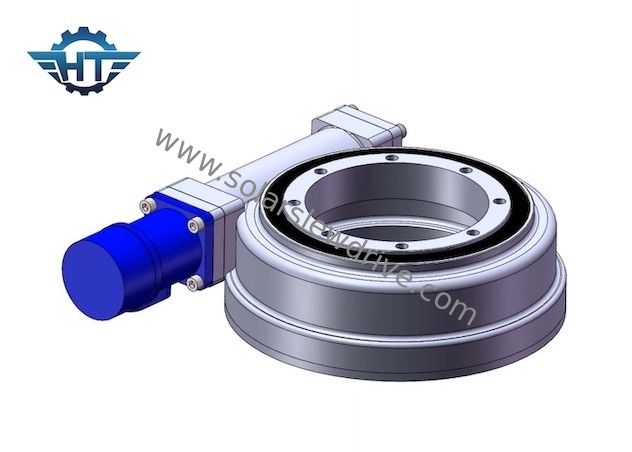

Đồng hồ cát Worm Gear Bảng năng lượng mặt trời mang ổ đĩa nhỏ 0



Thông số dòng SE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 Vâng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 Vâng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 Vâng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 Vâng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 Vâng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 Vâng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 Vâng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0.1 Vâng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 Vâng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 Vâng 204



Thuận lợi



1. Xoay 360 độ

2. Động cơ truyền động kết nối với bên trái hoặc bên phải

3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng

4. Mỡ đã được lấp đầy trước khi xuất xưởng

4. Cài đặt đơn giản và bảo trì thấp

5. Sử dụng không gian hợp lý

6. Bánh răng tự khóa;do đó phanh là không cần thiết

7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy

8. Mômen nghiêng cao, thích hợp để lắp đặt theo phương ngang
