Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100-1600/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Mô hình: | SE9 | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Ứng dụng: | Máy móc xây dựng | Tên: | Bộ truyền động thủy lực |
| Người lái xe: | động cơ thủy lực | Sự bảo đảm: | 5 ~ 10 năm |
| Chứng chỉ: | ISO 9001, CE | Cài đặt: | Ngang |
| Điểm nổi bật: | Vòng bi quay ip66,vòng bi xoay ip66,vòng bi quay cho máy hàn |
||

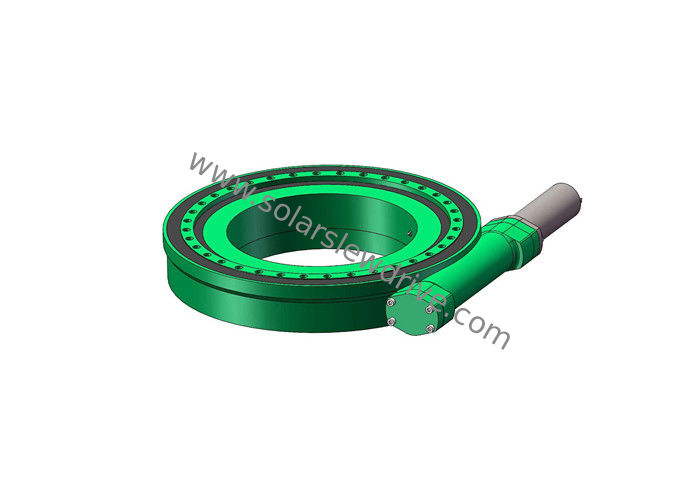

Vòng bi thủy lực IP66 với mô men xoắn cao cho máy xây dựng
Sự miêu tả
Các ứng dụng chuyển đổi hàn
Bộ chuyển đổi hàn hai chỗ ngồi là một máy chuyển vị kết hợp các chức năng lật và xoay.Lật và xoay được dẫn động bởi hai trục, giữ phôi của bàn làm việc ngoài việc xoay quanh trục của chính nó, mà còn xoay quanh một trục khác để làm nghiêng hoặc lật, nó có thể được hàn vào các vị trí khác nhau trên máy hàn theo phương ngang hoặc " kiểu tàu ”của vị trí hàn dễ hàn, thích hợp với kiểu khung, kiểu hộp, kiểu đĩa và hàn phôi không dài khác.
Bàn làm việc được gắn trên khung chữ "U", đung đưa ở tốc độ hàn mong muốn, và khung chữ "U" ở cả hai phía của ghế, hầu hết ở tốc độ không đổi hoặc tốc độ hàn cần thiết quanh trục ngang.Máy không chỉ có độ ổn định tổng thể tốt, mà nếu được thiết kế phù hợp, sau khi đặt phôi lên bàn làm việc, trọng tâm của chuyển động nghiêng sẽ đi qua hoặc tiếp cận trục nghiêng, và mômen truyền động nghiêng sẽ giảm đi rất nhiều, do đó bộ dịch chuyển hạng nặng sử dụng cấu trúc này.Phạm vi ứng dụng của nó là các phôi có kích thước lớn nặng hơn 50 tấn ở vị trí lật lật, chủ yếu là với các nhà khai thác hàn cửa lớn hoặc các nhà vận hành hàn cánh tay kính thiên văn.
Không có giới hạn về góc lắp và vị trí của ổ trục vòng bi quay seri SE.Nó có thể được gắn theo chiều ngang, dọc và nghiêng.Ổ trục vòng bi quay vòng đi kèm được lắp ráp bao gồm vỏ bọc, ổ trục quay, trục sâu và các bộ phận khác.Người dùng có thể chọn động cơ điện hoặc động cơ thủy lực làm động lực.Nó có thể xoay 360 độ về phía trước hoặc quay ngược lại.Ổ trục vòng bi quay được thiết kế nhỏ gọn và nó cũng dễ lắp và dễ bảo trì so với các loại ổ trục khác.
Bảng hiệu suất của dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | đúng | 204 |
Hướng dẫn cài đặt
Các ổ quay dòng SE thường được cài đặt theo chiều ngang.Và chúng tôi cũng khuyên bạn nên cài đặt theo chiều ngang khi xem xét hiệu suất của các ổ quay.
