Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE7 " |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 1750Nm |
Giữ mô-men xoắn: | 13200Nm | Mô-men xoắn nghiêng: | 7000Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | ổ quay bánh răng sâu dọc,ổ quay bánh răng sâu bao,ổ quay CE cho bộ theo dõi năng lượng mặt trời |

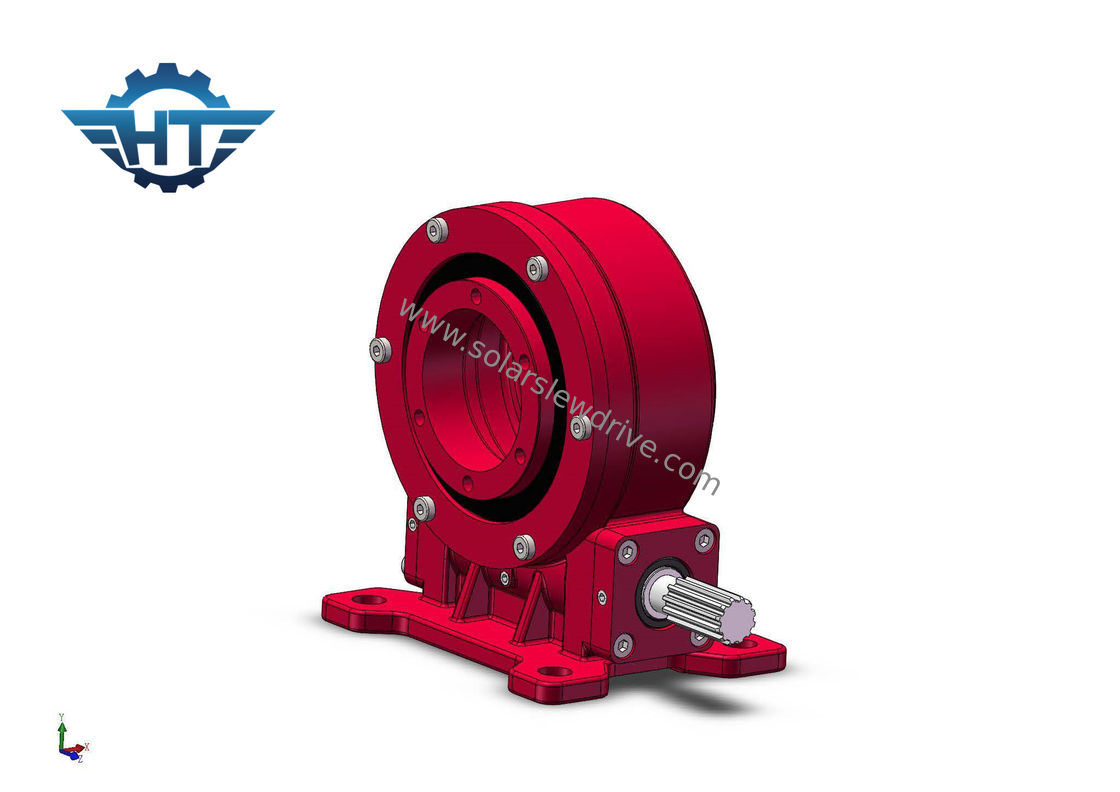

Hộp số truyền động dạng thanh VE7, Hộp số dạng xoắn dọc Envelope Worm Hộp số dạng bánh răng dạng xoắn cho máy theo dõi
Sự miêu tả
Vì thành phần cốt lõi của thiết bị truyền động sử dụng ổ trục quay, nó có thể đồng thời chịu các tác động của lực dọc trục, lực hướng tâm và mômen nghiêng.So với các sản phẩm dàn quay truyền thống, nó có đặc điểm là lắp đặt đơn giản, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ cao hơn.
Ưu điểm
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ hoặc + 60 ~ -60, hoặc theo yêu cầu của khách hàng
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao
5. Chức năng tự khóa
Thông số kỹ thuật của VE quay tay lái xe
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Bảng chú giải thuật ngữ các tham số chính
Mô-men xoắn nghiêng:Mô men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn mômen nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải trọng thẳng đứng đối với trục của ổ trục quay
Tải dọc trục: Tải trọng song song với trục của ổ trục quay
Giữ mô-men xoắn: Đó là mômen quay ngược Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.
Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
