Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE6 |
Số lượng đặt hàng tối thiểu: | 1 chiếc |
---|---|
Giá bán: | 270 USD/PC |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 30 ngày |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Kiểu: | Ổ đĩa xoay | Vật chất: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Ứng dụng: | Hệ thống năng lượng mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Yêu cầu khách hàng | Kích thước: | 6 inch |
Xe máy: | 24 V | Đặc tính: | Sống thọ |
Điểm nổi bật: | ổ quay bánh răng sâu động cơ hành tinh,ổ quay bánh răng sâu 24v dc,ổ quay bánh răng sâu phong bì |

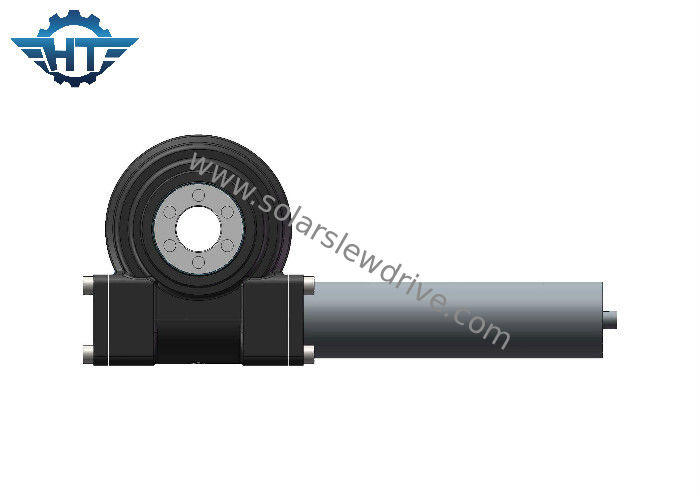

Envelope Worm Slew Drive với động cơ bánh răng hành tinh 24V DC cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Trong những năm gần đây, ngày càng có nhiều sự quan tâm hơn đến việc phát triển các-bon thấp, bảo vệ môi trường và năng lượng tái tạo.Là một nguồn năng lượng sạch và không gây ô nhiễm, năng lượng mặt trời có triển vọng phát triển rất rộng và nó đã trở thành một loại năng lượng xanh mà tất cả các quốc gia đang cạnh tranh để phát triển.Tuy nhiên, năng lượng mặt trời có những vấn đề như mật độ thấp, không liên tục và thay đổi liên tục về hướng và cường độ ánh sáng theo thời gian.Các tấm pin mặt trời truyền thống hầu hết được lắp đặt cố định, tức là các tấm pin được cố định ở một góc nhất định và không thay đổi theo vị trí của mặt trời, điều này ảnh hưởng nghiêm trọng đến hiệu suất chuyển đổi quang điện.Công suất phát ra của dãy quang điện sẽ giảm đi khoảng 10% do giảm năng lượng bức xạ tới theo phương thẳng đứng.Trong suốt cả năm, xuân, hạ, thu, đông, từ ngày đến đêm, sự mọc và lặn của mặt trời và góc của tia sáng mặt trời luôn thay đổi.Do đó, làm thế nào để thay đổi góc của tấm pin với góc của ánh sáng để tăng suất biến đổi quang điện.Điều này đòi hỏi phải sử dụng một thiết bị truyền động quay, có thể thay đổi vị trí và góc của tấm pin để đạt được cường độ của tia nắng mặt trời vuông góc với cường độ ánh sáng của tấm pin, do đó làm tăng tỷ lệ chuyển đổi quang điện.Vì vậy, hệ thống theo dõi đóng một vai trò quan trọng và ứng dụng của ổ trục quay trong thiết bị truyền động quay vòng bằng năng lượng mặt trời.
Thiết bị truyền động quay vòng là một loại sản phẩm quay vòng mới, thường bao gồm vòng bi quay vòng, trục quay, động cơ, vỏ và các bộ phận khác.Nó không chỉ có chức năng kết nối, quay và hỗ trợ ổ trục quay, mà còn có cấu trúc nhỏ gọn và mô-men xoắn đầu ra của ổ trục sâu.Ưu điểm của đường truyền lớn, ổn định, tuổi thọ dài, dễ dàng lắp đặt, tiết kiệm diện tích lắp đặt lớn, dễ dàng bảo trì, có thể tiết kiệm chi phí rất nhiều.
Thiết bị truyền động quay vòng giúp tiết kiệm thời gian cài đặt của người dùng vì hoạt động theo mô-đun, và chức năng tập trung cũng tạo điều kiện thuận lợi cho việc thiết kế sản phẩm của nhà thiết kế.Hiện nay, nó được sử dụng rộng rãi trong robot công nghiệp, sản xuất điện năng lượng mặt trời và các lĩnh vực khác.
Đặc trưng
1. Xoay từ 0 ~ 180 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ được làm đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Bảo trì thấp
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
Các thông số hiệu suất của ổ đĩa dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
