Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE14 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 410~510/Piece ~360/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 500 chiếc mỗi tháng |
Mô hình: | 14 inch | Giữ mô-men xoắn: | 54200 Nm |
---|---|---|---|
Mô-men xoắn nghiêng: | 68000 Nm | Mô-men xoắn đầu ra: | 6550 Nm |
Tải dọc trục: | 680 kN | Tải trọng cơ bản: | 230 kN |
Chứng chỉ: | ISO 9001, CE | Sơn: | Có sẵn |
Sự bảo đảm: | 5 năm | Tự khóa: | Đúng |
Điểm nổi bật: | Hộp số truyền động quay,hộp số truyền động quay vòng Worm Drive,hộp số dẫn động quay vòng động cơ thủy lực |

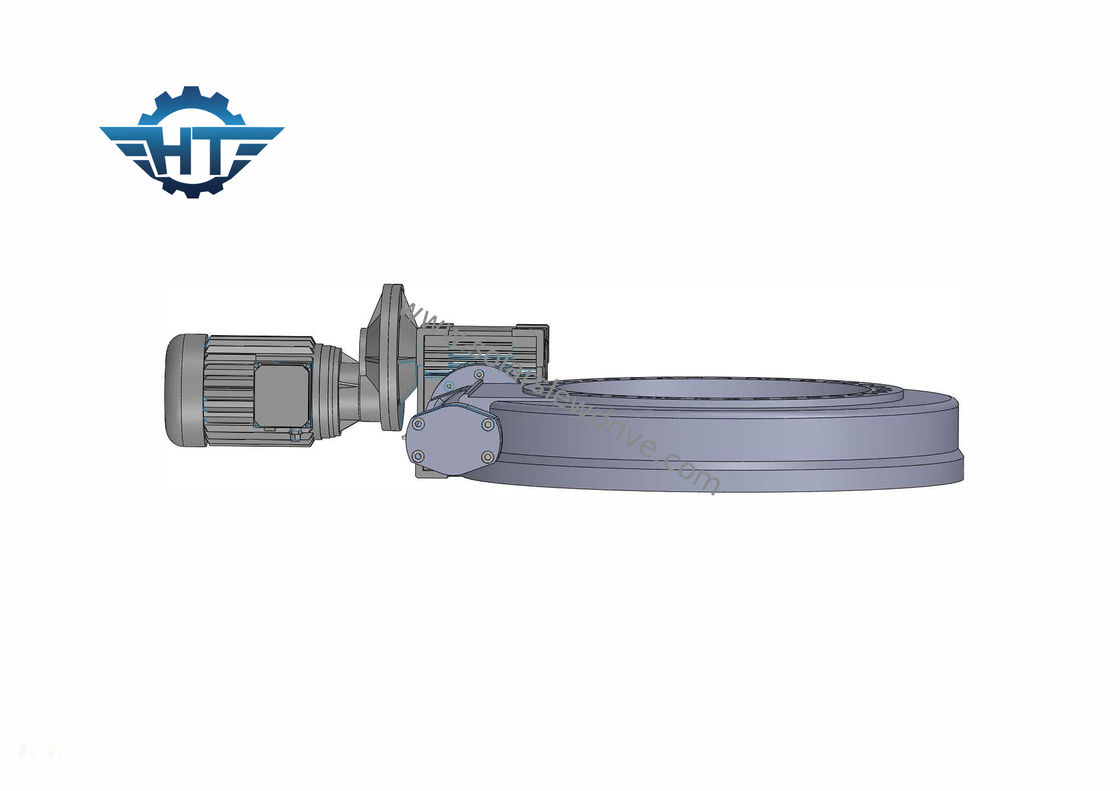

SE14 Hộp số truyền động quay cho hệ thống theo dõi năng lượng mặt trời, truyền động giun với động cơ thủy lực
Mô tả mã sản phẩm
M (E, SDE, VE, SE, HSE, FE, WE, PE, ZSE, ZSDE, ZVE…) 9 (3 ~ 25) A (B, C…) -61 (M) HC (HA, HD, HQ , HN…) -B (12M, 25M, 160,24,220,380…) R (L) C (A, E) -2-12 (9…) -REV.AM: cho biết mã của bản vẽ chế tạo;MZ: cho biết mã của thiết bị quay vòng có khe hở bằng không;
E: nghĩa là loại hàng rào;KDE: có nghĩa là loại dọc và ngang;VE: có nghĩa là loại dọc;KE: nghĩa là loại chống thấm cao cấp;
HKE: nghĩa là loại chống thấm cao cấp không cần bảo dưỡng;FE: nghĩa là loại phanh;WE: có nghĩa là loại bánh răng sâu;PE: có nghĩa là loại bánh răng lớn và nhỏ;nếu không có E nghĩa là loại cơ bản;
SE: nghĩa là nằm ngang (kết cấu chịu lực trượt), SDE: có nghĩa là phương thẳng đứng và nằm ngang (kết cấu chịu lực trượt), VE: có nghĩa là phương thẳng đứng (kết cấu chịu lực trượt), Z phía trước S có nghĩa là khe hở bằng không;
3 ~ 25: Đại diện cho các thông số kỹ thuật từ 3 inch đến 25 inch;
A: Cho biết mã của thiết bị thông thường.Nếu kiểu dáng thiết bị có thay đổi lớn thì có thể sử dụng mã B, C ...;
61: Đại diện cho tỷ lệ giảm của thiết bị quay (số răng);
M: chỉ ra rằng ổ trục quay thông qua các lỗ ren hệ mét;không có M có nghĩa là ổ trục quay thông qua các lỗ ren inch;
HA: chỉ ra rằng vòng quay đã được dập tắt;HC: chỉ ra rằng vòng quay không bị dập tắt;HD: chỉ ra rằng vòng quay đã được dập tắt;
HQ: cho biết cách xử lý QPQ của vòng ngoài của vòng quay.HN: chỉ ra cách xử lý thấm nitơ của vòng ngoài của vòng quay;
B: chỉ ra rằng đầu vào sâu là một spline 6B (12M cho biết rằng đầu vào sâu là một lỗ Φ12; 25M cho biết rằng đầu vào sâu là một lỗ Φ25;
160 có nghĩa là một động cơ thủy lực 160CC được lắp đặt ở đầu vào sâu.24 có nghĩa là một động cơ giảm tốc 24V được lắp đặt ở đầu đầu vào sâu; ...);
R: nghĩa là cài đặt đúng;L: nghĩa là cài đặt bên trái;
C: nghĩa là cái mũ che khuất;A: nghĩa là hướng của cổng dầu động cơ thủy lực hướng ra ngoài (I: nghĩa là hướng của cổng dầu động cơ thủy lực hướng vào trong;);E: có nghĩa là với một bộ mã hóa;
2: Đại diện cho thiết bị quay hình trụ kép;
12: Cho biết vị trí chốt bi thép ở vị trí 12h;
REV.A: Số phiên bản, tăng tuần tự từ REV.A, REV.B, REV.C ....
Lưu ý: 1. Nếu có mã đặc biệt khác trong tương lai, chúng sẽ được thêm vào;
2. Đối với những khách hàng cần yêu cầu đặc biệt, có thể thêm mã số khách hàng vào số bản vẽ tùy theo tình hình thực tế.
3. Thiết bị quay HSE phải đáp ứng các yêu cầu sau: không cần bảo dưỡng, cộng với Klüber, đầy dầu mỡ, lớp phủ vòng trong, IP66
Tốc độ biểu diễn của sê-ri SE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Đặc trưng
Trong khi đó, bạn sẽ không gặp phải khó khăn gì.
Ổ quay còn được gọi là ổ trục quay.Khi công nghệ đã được cải thiện, nhiều bộ truyền động quay vòng đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng.Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn. Bộ truyền động quay vòng sử dụng công nghệ sâu tiêu chuẩn, trong đó sâu nằm ngang.Tỷ số tốc độ của trục phụ thuộc vào mối quan hệ giữa số ren trên sâu và số răng trong bánh răng sâu hoặc bánh răng.
Có nhiều ứng dụng mà ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mômen quay.
Các ứng dụng truyền động xoay điển hình bao gồm, nhưng không giới hạn ở: thiết bị theo dõi năng lượng mặt trời, tuabin gió, thang máy nam giới, máy thủy lực, điều khiển từ xa, máy xúc, thang máy, cần cẩu, thiết bị khoan, thiết bị quân sự.
