Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí

Nhà Sản phẩmỔ đĩa năng lượng mặt trời

CE IP66 Hộp số ổ quay cho Máy theo dõi PV

CE IP66 Hộp số ổ quay cho Máy theo dõi PV

  • CE IP66 Hộp số ổ quay cho Máy theo dõi PV
  • CE IP66 Hộp số ổ quay cho Máy theo dõi PV
CE IP66 Hộp số ổ quay cho Máy theo dõi PV
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE7
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mô hình: SE7 Tỉ số truyền: 57: 1
Hiệu quả: 40% Màu sắc: RAL 9006
Ứng dụng: Theo dõi năng lượng mặt trời Nguồn gốc: CHANGZHOU, TRUNG QUỐC
Người lái xe: Động cơ 220VAC / 380VAC / 24VDC Sự bảo đảm: 5 ~ 10 năm
Chứng chỉ: ISO 9001, CE Trang web cài đặt: Sân mở hoặc mái nhà
Đặc tính: An toàn, cài đặt dễ dàng, tuổi thọ cao Bảo trì: Miễn phí
Điểm nổi bật:

Hộp số truyền động quay vòng IP66

,

hộp số truyền động quay vòng PV Trackers

,

hộp số truyền động quay vòng Solar Tracker

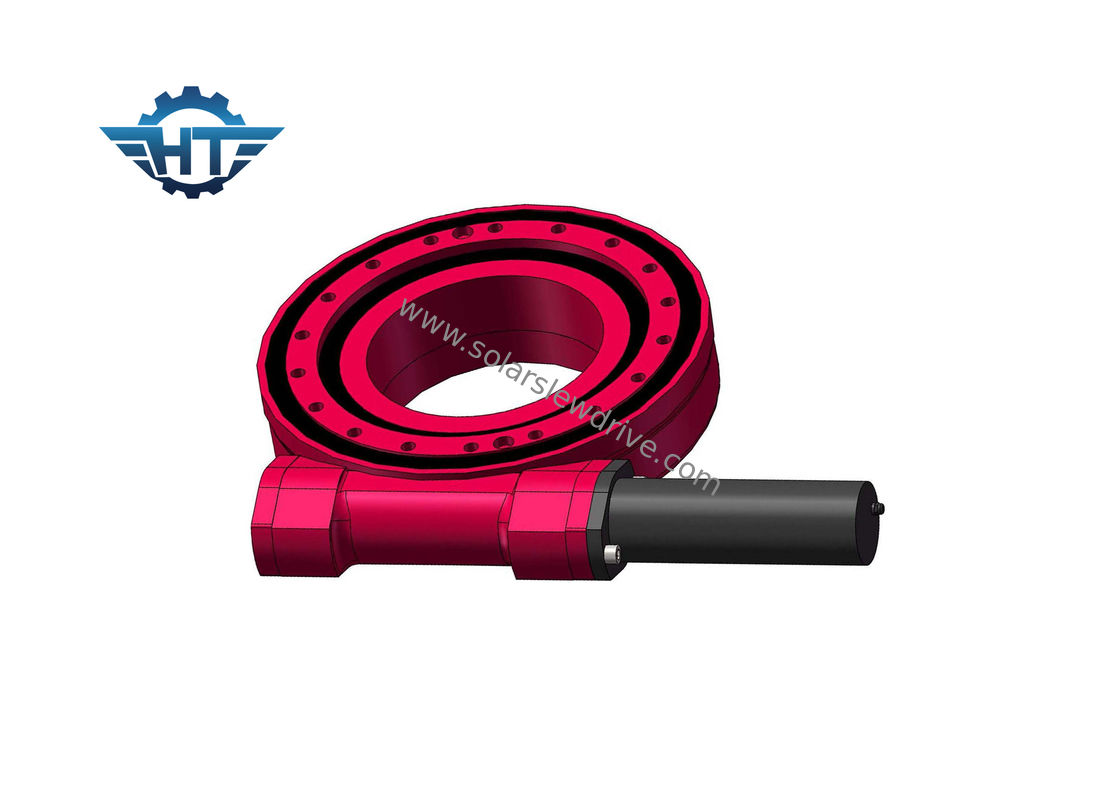

SE7 IP66 Hộp số truyền động quay, bộ giảm tốc giai đoạn ba với tốc độ thấp và mô-men xoắn cao cho máy theo dõi PV


Sự miêu tả



Ổ đĩa quay nhà ở kèm theo chủ yếu áp dụng cho các điều kiện tương đối cao với yêu cầu cao về khả năng chống bụi, chống mưa và chống ăn mòn. Cấp phiên bản IP66.



Thương hiệu: Hangtuo

Số mô hình: SE5A-37MHD-24RC-REV.A

Vật chất: 42CrMo, 50Mn

Giấy chứng nhận: CE, ISO9001

Bảo hành: 10 năm

Tuổi thọ: 30 năm

Đóng gói: Gói ván ép



Làm thế nào để chọn một ổ quay thích hợp



Có nhiều loại ổ quay, có thể được lựa chọn có tính đến các yếu tố sau.
1. Khả năng chịu tải, hướng và đặc tính: Ổ quay thích hợp để chịu tải nhẹ, và ổ lăn phù hợp với tải nặng và tải trọng va đập.Khi ổ lăn chịu tải dọc trục thuần túy, ổ trục đẩy thường được chọn, và khi ổ lăn chịu tải trọng hướng tâm thuần túy, ổ trục rãnh sâu hoặc ổ lăn hình trụ ngắn thường được chọn, và khi thiết bị quay chịu tải trọng hướng tâm thuần túy, cũng có tải trọng dọc trục nhỏ, bạn có thể chọn ổ bi rãnh sâu, ổ bi tiếp xúc góc, ổ bi côn và bi định tâm hoặc ổ bi định tâm.Khi tải trọng dọc trục lớn, có thể chọn góc tiếp xúc của ổ bi tiếp xúc góc và ổ lăn côn hoặc sử dụng kết hợp ổ trục hướng tâm và ổ đỡ, đặc biệt thích hợp cho tải trọng trục cực cao hoặc các yêu cầu đặc biệt với trục lớn độ cứng.

2. Tốc độ cho phép: Đối với các loại ổ trục quay khác nhau, nói chung, ổ trục có ma sát nhỏ và khả năng sinh nhiệt thấp thích hợp với tốc độ cao.Thiết kế nên cố gắng để các ổ lăn quay hoạt động trong các điều kiện thấp hơn tốc độ quay cuối cùng của chúng.

3. Độ cứng: Khi ổ trục của ổ quay chịu tải trọng, vòng ổ trục và nơi tiếp xúc của thân ổ lăn sẽ sinh ra biến dạng đàn hồi, lượng biến dạng tỷ lệ với tải trọng và tỷ số của nó quyết định kích thước độ cứng ổ trục.Độ cứng của ổ trục thường có thể được cải thiện bằng cách siết chặt trước của ổ trục.Ngoài ra, trong thiết kế gối đỡ ổ trục, việc xem xét sự kết hợp và bố trí các ổ trục cũng có thể cải thiện độ cứng của gối đỡ ổ trục.

4. Điều chỉnh hiệu suất và lỗi lắp đặt: Sau khi ổ trục được tải vào vị trí làm việc, việc lắp đặt và định vị kém sẽ do lỗi sản xuất.Lúc này, do trục câu và giãn nở nhiệt và các nguyên nhân khác, ổ trục chịu tải quá lớn gây hư hỏng sớm.Vòng bi định tâm tự động có thể tự khắc phục các khuyết tật do lỗi lắp đặt và do đó phù hợp cho các mục đích sử dụng đó.

5. Lắp đặt và tháo rời ổ trượt: ổ lăn côn, ổ lăn và ổ lăn côn, v.v., thuộc vòng trong và vòng ngoài có thể được tách biệt loại ổ trục (có nghĩa là, được gọi là ổ trục tách biệt), dễ dàng lắp đặt và tháo rời .

Bảng hiệu suất của ổ quay SE



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 Đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 Đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 Đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 Đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 Đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 Đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 Đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0.1 Đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 Đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 Đúng 204




Phạm vi ứng dụng


Các ứng dụng điển hình bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần trục xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, thiết bị xử lý lốp, máy đào và thang máy ô tô.


Dịch vụ & Sức mạnh của chúng tôi



1. vật liệu thô từ các nhà cung cấp đáng tin cậy;

2. Quy trình sản xuất tuân thủ nghiêm ngặt Hệ thống quản lý chất lượng ISO9001.

3. kiểm soát chất lượng trong quá trình nghiêm ngặt và kiểm tra 100% thành phẩm trước khi giao hàng;

4. kiểm tra sản phẩm của bên thứ ba được chấp nhận theo yêu cầu của khách hàng.

5. áp dụng quy trình thiết kế sản phẩm tiêu chuẩn hóa và APQP, PPAP, FEMA để phân tích ứng dụng.
