Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE7 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Mô hình: | 7 inch | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | tóm lược: | ＜ 0,1 ° |
| Người lái xe: | Động cơ điện, thủy lực, động cơ servo | Kiểu: | Ngang và dọc |
| Ứng dụng: | Ứng dụng công nghiệp và OEM | Màu sắc: | Như yêu cầu |
| Điểm nổi bật: | Vòng quay bánh răng 7 "Worm Gear,Vòng quay 12vdc Worm Gear,Vòng quay bánh răng sâu phản ứng dữ dội |
||

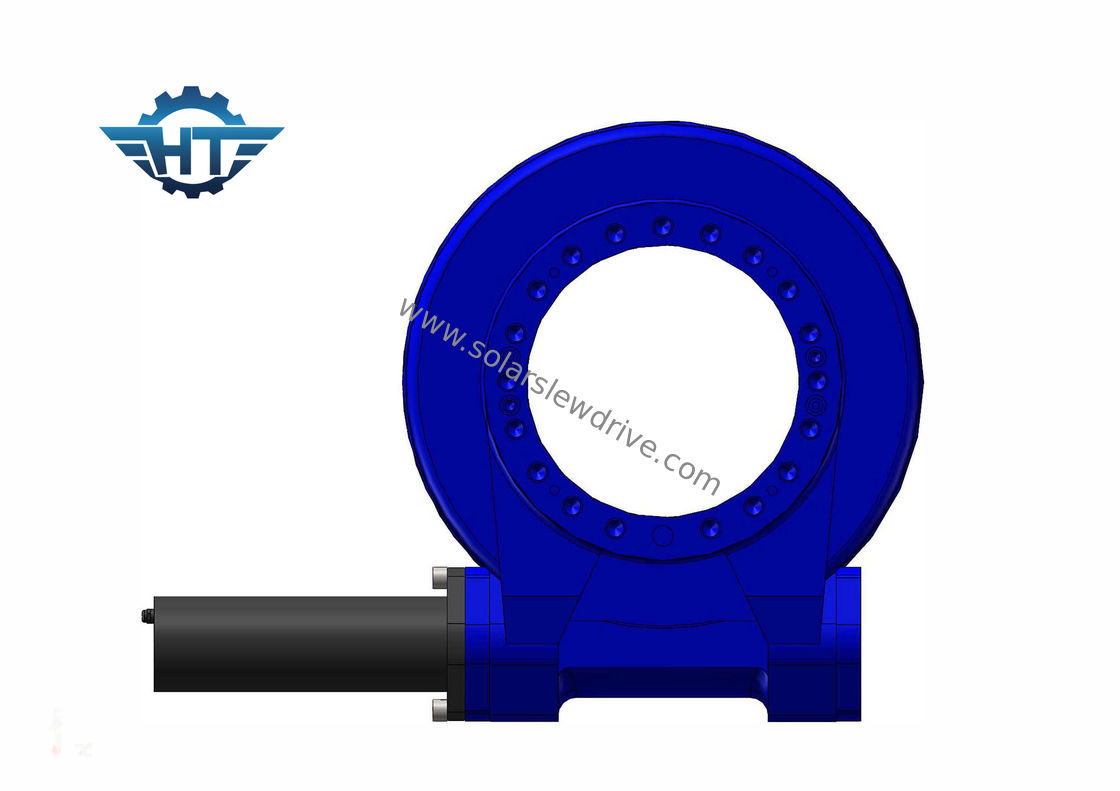

Vòng phản ứng nhỏ Worm bánh răng quay vòng với động cơ 12VDC cho hệ thống theo dõi PV và CSP
Mô tả Sản phẩm
Ổ quay có vỏ bọc kín chủ yếu áp dụng cho các điều kiện tương đối cao, yêu cầu cao về chống bụi, chống mưa và chống ăn mòn.Cấp bảo vệ IP66.
Thương hiệu: HT
Số mô hình: SE7, 7 Inch
Vật chất: 50 Mn, 42CrMo
Giấy chứng nhận: ISO9001, CE
Bảo hành: 3 ~ 5 năm
Thời gian sống: 30 năm
Đóng gói: Hộp ván ép với khung thép
Kích thước của ổ quay là khác nhau và mô hình thông số kỹ thuật của nó được phân chia dựa trên đường kính rãnh gần đúng của ổ quay: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 và các thông số kỹ thuật khác.Tiêu chuẩn đặt tên của mô hình trong nước là theo đường kính mương gần đúng của vòng bi quay, tính bằng inch (1 inch = 25,4mm), được chia thành: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 và các thông số kỹ thuật khác.Đại diện "WD" trong chú thích mẫu nước ngoài có nghĩa là: chữ viết tắt của Worm và drive và "SE" trong chú thích mẫu trong nước: chữ viết tắt của Slewing và Enclose.Bất kể phương pháp đặt tên nào, kích thước lắp đặt tương ứng và các thông số hoạt động của mỗi mô hình đều giống nhau.
Tính năng & Ứng dụng
Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu đồng thời lực dọc trục, lực hướng tâm và mômen nghiêng.Truyền động quay vòng được áp dụng rộng rãi trong các mô-đun rơ moóc, tất cả các loại cần trục, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và hệ thống năng lượng gió.
Các thông số của SE Slewing Drives
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
| 50 triệu,42CrMo |
