| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 chiếc |
| giá bán: | 145~330 USD/PC |
| Delivery Time: | 15 ~ 30 ngày |

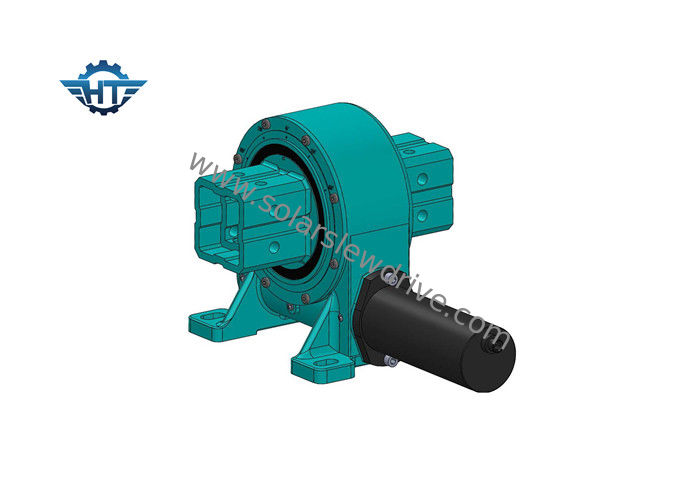

Ổ trục xoay mặt trời một trục, Cấu trúc bánh răng tự khóa IP66 cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Vertical single axis slew drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. Ổ trục xoay đơn trục dọc, thường được gọi là ổ giun hoặc ổ trục xoay, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm ổ trục hoặc ổ trục xoay, con sâu, đế và vỏ hoàn toàn kín. It can be customized with hydraulic or electric motors, planetary gearboxes. Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh.
Đặc trưng
1. Xoay 360 độ
2. IP66
3. Tự khóa
4. Mỡ đầy công việc
5. Cài đặt đơn giản
6. Bảo trì thấp
7. Sử dụng không gian hợp lý
8. Phương pháp dễ dàng và trôi chảy để bắt đầu và dừng lại
9. Mô-men xoắn giữ cao
Thông số hiệu suất ổ đĩa dọc
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Đúng | 244 kg |
