Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE6 |
Số lượng đặt hàng tối thiểu: | 1 chiếc |
---|---|
Giá bán: | 200~330 USD/PC |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 30 ngày |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Kiểu: | Ổ đĩa xoay | Vật chất: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Ứng dụng: | Hệ thống năng lượng mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Yêu cầu khách hàng | Kích thước: | VE6 |
Xe máy: | 24 V | Đặc tính: | 30 cuộc sống thực địa |
Điểm nổi bật: | Động cơ 24V Slewdrive,Năng lượng mặt trời Slewdrive,Satellite Slewdrive |

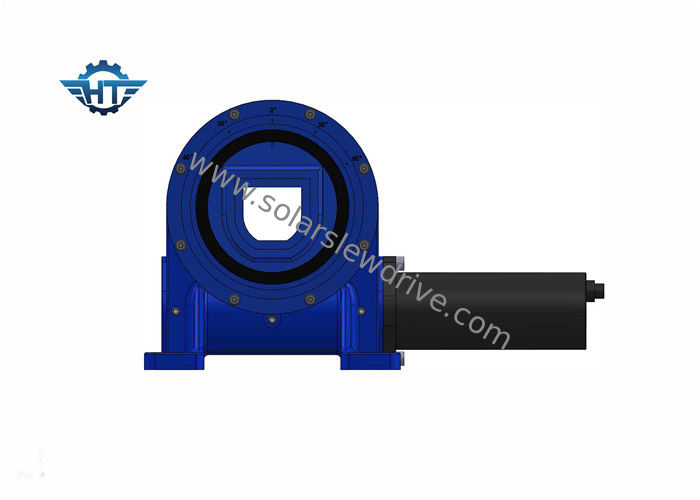

Ve Solar Tracker Ổ đĩa xoay, mô-men xoắn cao và độ chính xác cao cho năng lượng mặt trời và vệ tinh
Sự miêu tả
A vertical self locking worm gear slewing drive, commonly referred as a worm drive or slewing bearings, is a complete, ready to install system that consists of gear or slewing ring bearing, worm, base, and completely enclosed housing. Một ổ trục bánh răng tự khóa dọc, thường được gọi là ổ giun hoặc ổ trục xoay, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm ổ bánh răng hoặc vòng xoay, sâu, đế và vỏ hoàn toàn kín. It can be customized with hydraulic or electric motors, planetary gearboxes, AC motors, stepper motors etc. Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh, động cơ AC, động cơ bước, vv
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ lái xe từ bên trái hoặc bên phải
3. During installation, it is not necessary to adjust the gearing clearance; 3. Trong quá trình cài đặt, không cần thiết phải điều chỉnh khe hở bánh răng; this is already set by the producer before factory điều này đã được nhà sản xuất đặt ra trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
5. Cài đặt đơn giản và bảo trì thấp
6. Sử dụng không gian hợp lý
7. The gear is self-locking; 7. Bánh răng tự khóa; therefore a brake is not necessary do đó, phanh là không cần thiết
8. Phương pháp dễ dàng và trôi chảy để bắt đầu và dừng lại
9. Mô-men xoắn nghiêng cao, thích hợp cho lắp đặt ngang
Thông số hiệu suất ổ đĩa dọc
Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Đúng | 244 kg |
