Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE6 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~330/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Tốc độ: | 0,016rpm | Ứng dụng: | Năng lượng mặt trời |
|---|---|---|---|
| Người lái xe: | Động cơ điện | Cấp IP: | IP66 |
| momen xoắn cực đại: | 7140Nm | Giữ mô-men xoắn: | 40kNm |
| Mô hình: | VE6 | Tỉ lệ: | 51: 1 |
| Điểm nổi bật: | động cơ xoay thủy lực,ổ đĩa theo dõi năng lượng mặt trời |
||

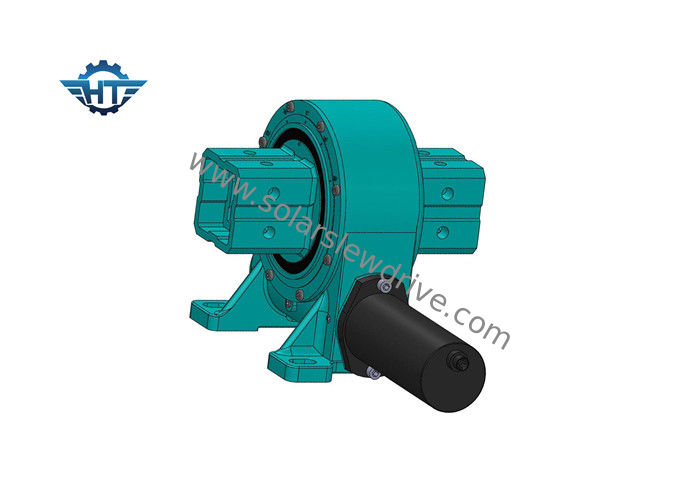

Hộp số ổ đĩa đơn 6 inch với mô-men xoắn giữ 4kNm cho trạm theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Thiết kế ổ đĩa xoay VE6 là điểm sáng lớn nhất của ổ đĩa xoay Hangtuo, thiết kế dọc chủ yếu được sử dụng cho hệ thống theo dõi năng lượng mặt trời, cấu trúc đặc biệt đơn giản hóa cấu trúc phức tạp của khung hệ thống theo dõi năng lượng mặt trời trục đơn, giảm chi phí cho toàn hệ thống, thiết kế dọc đang đóng một vai trò cạnh tranh hơn trong thị trường theo dõi năng lượng mặt trời.
| Mô hình: | VE6 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Kiểu | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 5060 Nm |
| Mô-men xoắn thời điểm nghiêng | 5 K Nm | Giữ mô-men xoắn | 40 K Nm |
| Xếp hạng trục tĩnh | 25 KN | Xếp hạng xuyên tâm tĩnh | 30 KN |
| Tỉ số truyền | 51: 1 | Hiệu quả | 40% |
Các ứng dụng
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. Ứng dụng ổ đĩa xoay phổ biến nhất cho ổ đĩa xoay hai trục điều khiển máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các món ăn vệ tinh hoặc radar. Other applications include automotive lifts, robotic arm positioners, and stage equipment. Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật định vị trục kép SDE
Đặc trưng
1. Thiết kế kín dọc với đầu ra đơn hoặc đôi.
2. Thiết bị giun đồng hồ cát, tiếp xúc nhiều răng, truyền mô-men xoắn cao để chịu được tải trọng lớn hơn.
Các thông số của dòng VE khác
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 251 |
