| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L / C, T / T, Western Union |

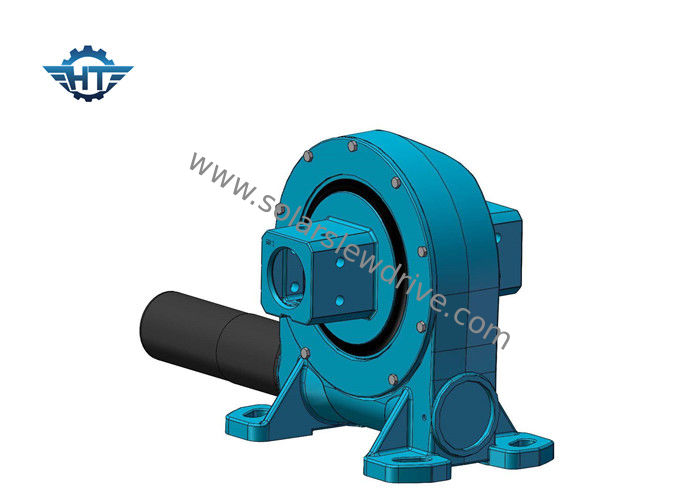

VE9 Nhà kèm theo Worm Gear xoay tròn với ống vuông 12 * 12 cho 2 máy theo dõi trục đơn chân dung
Sự miêu tả
The name of slewing drive is also called slewing gear, rotary drive, rotary drive axle, rotary drive device, slew drive, slewing gear, and rotary drive unit. Tên của ổ đĩa xoay còn được gọi là bánh răng xoay, ổ đĩa quay, trục ổ đĩa quay, thiết bị ổ đĩa quay, ổ đĩa xoay, bánh răng xoay và bộ phận truyền động quay. At present the majority of such devices are called the slewing drives. Hiện nay, phần lớn các thiết bị như vậy được gọi là ổ đĩa xoay.
Our slewing drive movement can reduce power consumption. Phong trào ổ đĩa xoay của chúng tôi có thể làm giảm tiêu thụ năng lượng. It can withstand the axial load, radial load and overturning moment. Nó có thể chịu được tải trọng dọc trục, tải trọng hướng tâm và mô men lật. It features easy installation, easy maintenance, and installation space savings advantages to a greater extent. Nó có tính năng cài đặt dễ dàng, bảo trì dễ dàng và lợi thế tiết kiệm không gian cài đặt ở mức độ lớn hơn.
Cấu hình chung là động cơ giảm hành tinh DC hoặc động cơ hướng AC trong ngành công nghiệp quang điện mặt trời trong khi động cơ thủy lực như một động cơ chạy bằng điện trong máy móc xây dựng.
Thông số của ổ đĩa xoay VE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Kilôgam | ||||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Đúng | 244 kg |
Ưu điểm
1. Khoảnh khắc lật ngược mạnh mẽ dựa trên vòng xoay
2. Thông qua ổ giun bao bọc
3. Lái xe tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Ứng dụng
Ứng dụng này bao gồm hệ thống năng lượng mặt trời, điều khiển phương tiện đặc biệt, xe tải phẳng hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, cần cẩu ô tô và máy bay, cần cẩu, cần trục, trạm điện gió nhỏ, thông tin liên lạc không gian, máy thu vệ tinh, v.v. .
