| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 miếng |
| giá bán: | USD 100~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |

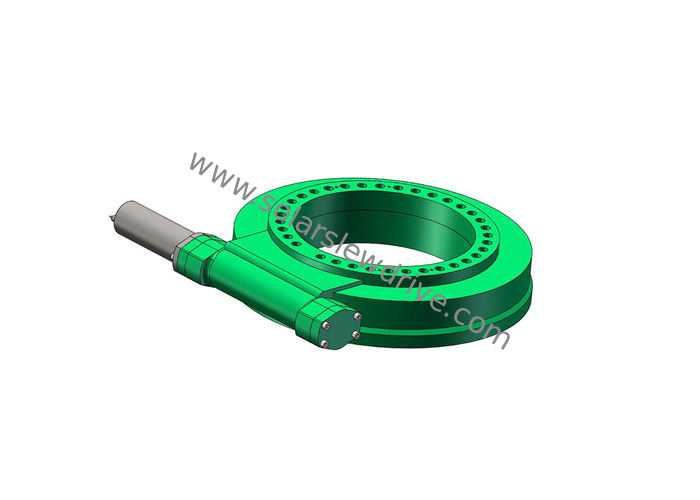

Bộ truyền động bánh răng dạng giun bằng sắt với thiết kế bọc IP66 được sử dụng trong hệ thống theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Bộ truyền động quay vòng đã đóng góp quyết định vào sự phát triển và cải tiến của hệ thống theo dõi năng lượng mặt trời bao gồm hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép, đặc biệt nhờ thiết kế nhỏ gọn, khả năng chịu tải cao, phản ứng dữ dội nhỏ, chống nước và chống nước cao IP66 -dạng mùn, lắp đặt dễ dàng, tự khóa và ngày càng tiết kiệm chi phí hiệu quả.
Đặc trưng
1. chức năng với công nghệ con sâu tiêu chuẩn, trong đó con sâu trên trục ngang đóng vai trò là bộ truyền động cho bánh răng, nói chung, trục được dẫn động bởi động cơ bánh răng điện.
2. tỷ số truyền cao.Tính năng này đáp ứng nhu cầu kỹ thuật quay tốc độ thấp.
3. usd công nghệ sâu đồng hồ cát để làm giảm sự gắn kết của răng mang lại sức mạnh, hiệu quả và độ bền cao hơn.
4. thiết kế sẵn sàng cài đặt
5. cao nhất của tất cả các giải pháp hiện có trên thị trường
6. nhà ở đóng gói
7. Thiết kế IP66
8. được thiết kế cho độ bền với bảo trì tối thiểu
Các thông số của SE7
| Mô hình: | SE7 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Kiểu | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 2000 Nm |
| Mô-men xoắn nghiêng | 1,35 K Nm | Giữ mô-men xoắn | 1,32 K Nm |
| Xếp hạng trục tĩnh | 132 KN | Xếp hạng xuyên tâm tĩnh | 58 KN |
| Xếp hạng trục động | 66 KN | Xếp hạng xuyên tâm động | 38 KN |
| Tỉ số truyền | 57: 1 | Hiệu quả | 40% |
Các ứng dụng
thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
Dữ liệu kỹ thuật của SE Slewing Drive
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
