Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 300~456/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |

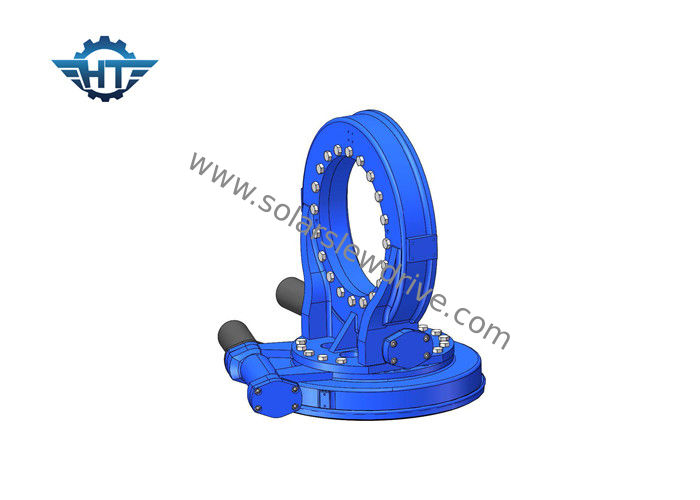

Bộ truyền động bánh răng côn kép trục kép với ngôi nhà kín và phản ứng dữ dội nhỏ cho máy theo dõi PV
Sự miêu tả
Ổ trục quay hoặc ổ trục quay là một bộ phận quay thường hỗ trợ tải nặng nhưng quay chậm, thường là bệ nằm ngang như cần trục thông thường, cần trục xoay hoặc bệ hướng gió của hệ thống theo dõi năng lượng mặt trời trục ngang.Bộ truyền động quay vòng được tạo thành từ một con sâu bao bọc, bánh răng, ngôi nhà, v.v. Truyền động quay vòng trục kép của bộ theo dõi năng lượng mặt trời là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.
Truyền động quay vòng trục kép có ba loại giải pháp với truyền động quay vòng:
Nói chung, để có cấu trúc khung dễ dàng, ổ quay sde sẽ là giải pháp hoàn hảo, nhưng hai loại còn lại cũng rất phổ biến.
Ổ đĩa quay được áp dụng trong hệ thống theo dõi PV
tên sản phẩm | Ổ đĩa quay SDE7 |
Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
Xếp hạng trục động | 31,90 kN;7171 lb |
Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
Giải pháp thay thế động cơ | Động cơ 12V / 24V;Động cơ bước;Động cơ không chổi than |
Sản phẩm Phong cách | Trục kép;Trục đơn;CPV / HCPV;Món ăn năng lượng mặt trời;Hình parabol;Tháp năng lượng mặt trời |
Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy móc công nghiệp |
Hệ mặt trời Mét vuông | 30 ㎡ |
Tham số hiệu suất SDE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | đúng | 705 |
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Tự khóa để cải thiện độ an toàn
