| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~380/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |

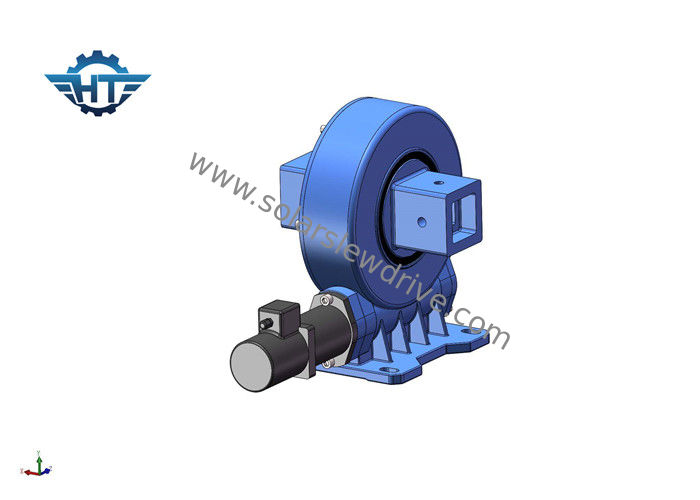

VE9 110 * 110mm Hộp số truyền động dạng ống có vỏ kèm theo cho hệ thống theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Ổ đĩa xoay có thể nhỏ, nhưng chúng giúp thực hiện một số công việc lớn nhất trong các ứng dụng khác nhau. Từ xoay cánh tay xoay trên hệ thống theo dõi năng lượng mặt trời đến cần cẩu, tuabin gió, ổ đĩa xoay là một phần không thể thiếu của nhiều quy trình gia công.
Đặc biệt, thiết kế dọc là điểm sáng lớn nhất của ổ xoay Hangtuo, thiết kế dọc chủ yếu được sử dụng cho hệ thống theo dõi năng lượng mặt trời, cấu trúc đặc biệt đơn giản hóa cấu trúc phức tạp của khung hệ thống theo dõi năng lượng mặt trời trục đơn, giảm chi phí cho toàn hệ thống, thiết kế dọc đang đóng một vai trò cạnh tranh hơn trong thị trường theo dõi năng lượng mặt trời.
| Mô hình: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Kiểu | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 2250 Nm |
| Mô-men xoắn thời điểm nghiêng | 16 K Nm | Giữ mô-men xoắn | 30. K Nm |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Đánh giá xuyên tâm động | 65 KN |
| Tỉ số truyền | 61: 1 | Hiệu quả | 40% |
Các ứng dụng
Ứng dụng ổ đĩa xoay phổ biến nhất cho ổ đĩa xoay hai trục điều khiển máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các món ăn vệ tinh hoặc radar. Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật định vị trục kép SDE
Thông số của dòng VE
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 251 |
