| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1 miếng |
| giá bán: | USD 330~450/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |

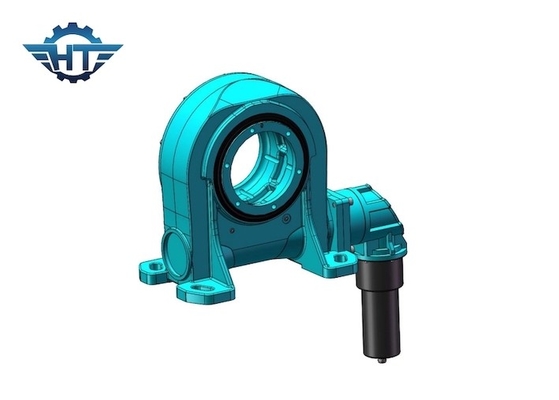

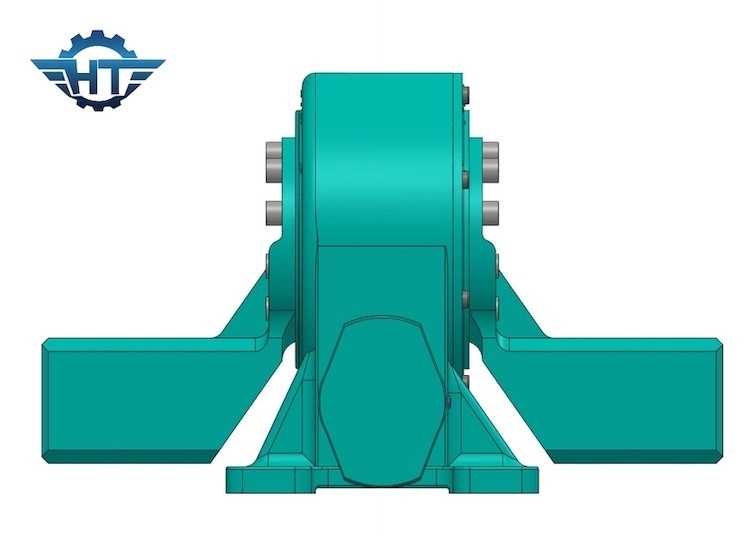

Ổ đĩa quay 9 inch kèm theo với đầu ra mặt bích cho hệ thống theo dõi năng lượng mặt trời
Bộ truyền động quaySự mô tả
Ổ trục quay là một sản phẩm giảm tốc quay vòng đặc biệt có nguồn gốc từ các sản phẩm ổ trục quay có tích hợp cao, tỷ lệ giảm lớn, cấu trúc đơn giản, sử dụng và bảo dưỡng thuận tiện.Vòng trong và vòng ngoài nhận biết đầu vào và đầu ra của lực truyền động tương ứng, do đó ổ quay không chỉ có thể thực hiện chuyển động quay toàn bộ 360 độ mà không có điểm dừng, mà còn lắp đặt nguồn động lực trên cơ sở khung ổ trục quay , do đó hiệu suất truyền dẫn của nó cao.Bản chất nó là hộp giảm tốc nên còn có thể gọi là hộp giảm tốc quay, hộp giảm tốc mâm quay hay mâm quay truyền động.
Hangtuo được sản xuất dựa trên tiêu chuẩn được yêu cầu trong hệ thống ISO9001.Chúng tôi cũng đã thông qua các chứng chỉ CE.Ổ quay có tuổi thọ cao và nó được thiết kế cho thời gian sử dụng 30 năm.
Tham số Hiệu suất Mô hình VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Thuận lợi
1. Mômen cản trở cao
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
5. đầu ra mặt bích
