Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Tỷ lệ bánh: | 31: 1 ~ 150: 1 | Trục: | Trục đơn |
---|---|---|---|
Nguồn gốc: | Thường Châu, Trung Quốc | Cấu trúc: | Giun và mang |
Tuổi thọ: | 30 năm | Màu: | RAL9006 |
Cách sử dụng: | Theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
Điểm nổi bật: | solar tracker drive,slewing drive for solar tracking system |

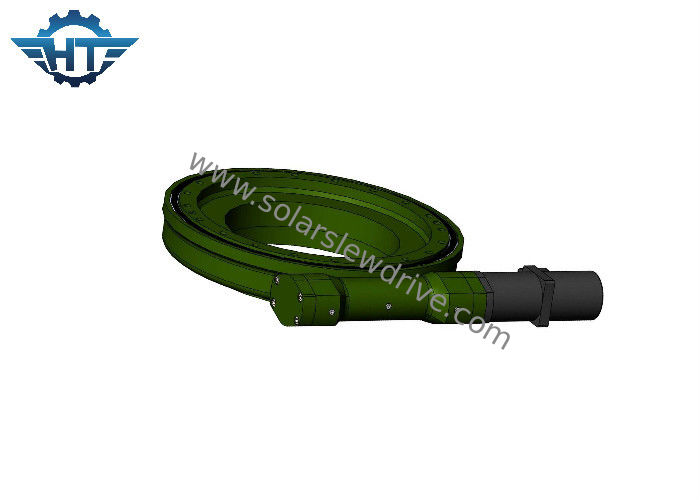

SE Đồng hồ cát Worm Gear xoay với động cơ bánh răng hành tinh 24VDC cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Ổ trục xoay đơn trục SE là một thành phần quan trọng trong cả hệ thống theo dõi năng lượng mặt trời trục đơn và hệ thống theo dõi năng lượng mặt trời trục kép. Bên cạnh đó, nó cũng có thể được áp dụng trong hệ thống CSP và CPV, năng lượng gió, v.v.
Trình theo dõi một trục định hướng các mô đun PV dọc theo một trục quay, di chuyển theo chiều ngang từ đông sang tây khi mặt trời di chuyển. Di chuyển các mô-đun PV này yêu cầu bộ giảm tốc cung cấp cả mô-men xoắn tải và mô-men quay - điều mà chỉ một ổ đĩa xoay chuyên dụng cao mới có thể cung cấp. Bộ theo dõi áp dụng ổ đĩa xoay có số lượng răng lớn hơn trên đường răng của vòng bánh răng sẽ cung cấp tối đa sức mạnh, độ bền và hiệu suất. Điều này đảm bảo trình theo dõi có tuổi thọ trường dài nhất có thể với thời gian ngừng hoạt động hoặc chi phí bảo trì ít nhất.
Trình theo dõi trục kép xoay từ bên này sang bên kia và lên xuống, cho phép theo dõi chính xác hơn về chuyển động của mặt trời. Các ổ xoay này cho phép tạo ra năng lượng cao hơn so với các hệ trục đơn. Cho rằng họ sử dụng hai bậc tự do, sử dụng các ổ đĩa xoay mạnh mẽ và mạnh mẽ thậm chí còn quan trọng hơn đối với chức năng đáng tin cậy và liên tục trong lĩnh vực này.
Thông số dòng SE
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 LẦN | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Đúng | 6 |
3 LỚN | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | .10.1 | Đúng | số 8 |
5 LỚN | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Đúng | 12 |
7 | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | .10.1 | Đúng | 21 |
9 | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | .10.1 | Đúng | 49 |
12 12 | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Đúng | 61 |
14 | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | .10.1 | Đúng | 63 |
17 LỚN | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | .10.1 | Đúng | 105 |
21 NGÀY | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | .10.1 | Đúng | 149 |
25 LỚN | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | .10.1 | Đúng | 204 |
Ưu điểm
1. Xoay 360 độ
2. Động cơ lái kết nối với bên trái hoặc bên phải
3. Trong quá trình cài đặt, không cần thiết phải điều chỉnh khe hở bánh răng; điều này đã được nhà sản xuất đặt ra trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa; do đó không cần phanh
7. Phương pháp dễ dàng và trôi chảy để bắt đầu và dừng lại
8. Mô-men xoắn nghiêng cao, thích hợp cho việc lắp đặt ngang
